Резонатор пьезоэлектрический (лангаситовый) вакуумный и герметизированный РЛ587 (МИ1)

Резонатор пьезоэлектрический (лангаситовый) вакуумный РЛ587 изготавливается в соответствии с КПГФ.433513.078 ТУ в корпусе МИ1

Основные параметры

Диапазон частот, МГц от 4 до 400
ДхШхВ, мм 7,8х3,2х8
Тип монтажа монтаж в отверствия печатной платы
Категория качества «ОТК»

Номер и назначение вывода

1, 2 Вывод резонатора

Изделие добавлено в корзину

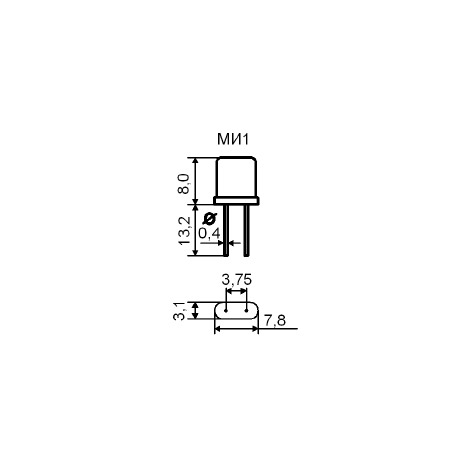

Габаритные размеры

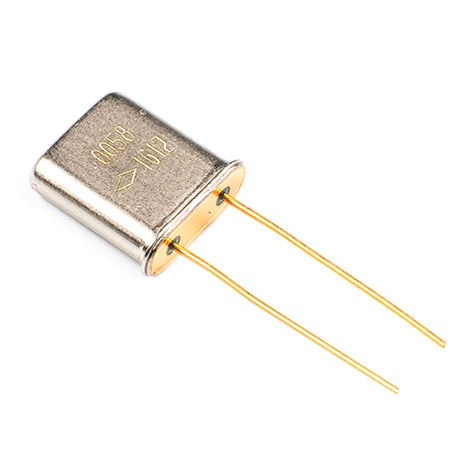

Внешний вид

Пример условного обозначения: РЛ587-МИ1-9ДХ-30М3 КПГФ.433513.078 ТУ

Тип резонатора	РЛ587
Тип корпуса	МИ1
Точность настройки	9
Интервал рабочих температур	Д
Максимальное относительное изменение рабочей частоты в интервале рабочих температур	Х
Номинальная частота, МГц	30М
Порядок колебаний	3

Точность настройки при температуре настройки (25±5)˚С, х10^-6

± 50	(9)
± 75	(10)
± 100	(11)

Стойкость резонаторов к воздействию внешних факторов

Параметр	Значение
Стойкость резонаторов к воздействию механических факторов	соответствует группе М6 ГОСТ 25467
Стойкость резонаторов к воздействию климатических факторов	соответствует категории УХЛ 2.1 ГОСТ 15150
Гамма-процентная наработка до отказа резонаторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 25 000 ч в пределах срока службы 20 лет
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 20 лет

Примечания:

1. Резонаторы РЛ587 в корпусе МИ1 вакуумированы. 2. Резонаторы на обратной мезаструктуре обозначаются аналогично резонаторам без мезаструктуры (на 1-ом порядке колебаний без обозначения; на 3-ем порядке цифра «3» после буквы «М»). 3. Параметры резонаторов могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц	Порядок колебаний	Эквивалентное последовательное сопротивление резонатора при температуре настройки, Ом, не более, в корпусе:
от 4 до 5 включ.	1 (не обозначается)	140
св. 5 » 7 »		85
» 7 » 8 »		85
» 8 » 10 »		40
» 10 » 14 »		30
» 14 » 17 »		25
» 17 » 30 »		25
от 30 до 90 включ.	3	55
от 30 до 135 включ.	1 (обратная мезаструктура)	40
от 90 до 400 включ.	3 (обратная мезаструктура)	80

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6

Интервал рабочих температур, ˚С	Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6
Интервал рабочих температур, ˚С	± 50 (У)	± 100 (Х)	± 150 (Ц)	± 200 (Ч)	± 300 (Ш)	± 600 (Щ)
0…+45 (Л)	+	+	+	+	+	+
0…+50 (М)	+	+	+	+	+	+
-10…+60 (А)	+	+	+	+	+	+
-20…+70 (П)	+	+	+	+	+	+
-25…+55 (Р)	+	+	+	+	+	+
-30…+60 (Б)	+	+	+	+	+	+
-40…+55 (В1)	+	+	+	+	+	+
-40…+70 (В)	+	+	+	+	+	+
-40…+85 (С)	+	+	+	+	+	+
-60…+70 (Г)	+	+	+	+	+	+
-60…+85 (Д)	+	+	+	+	+	+
