Резонатор пьезоэлектрический вакуумный ГЕРМЕТИЗИРОВАННЫЙ РК560 (СМД6)

Резонатор РК560 изготавливается в соответствии с КПГФ.433513.068ТУ в корпусе СМД6

Основные параметры

Диапазон частот, МГц от 10 до 400
ДхШхВ, мм 6,1x3,6x1,1
Тип монтажа поверхностный монтаж
Категория качества «ВП»

Номер и назначение вывода

1, 3 Ободок, крышка
2, 4 Вывод резонатора

Изделие добавлено в корзину

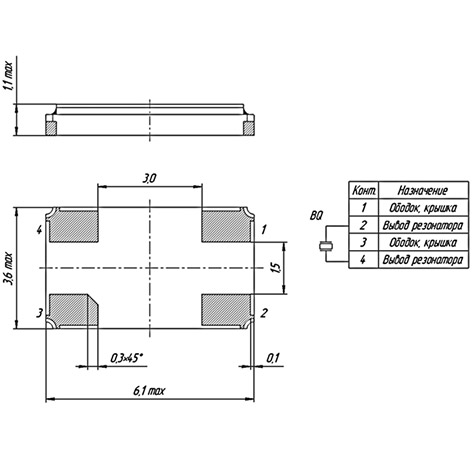

Габаритные размеры

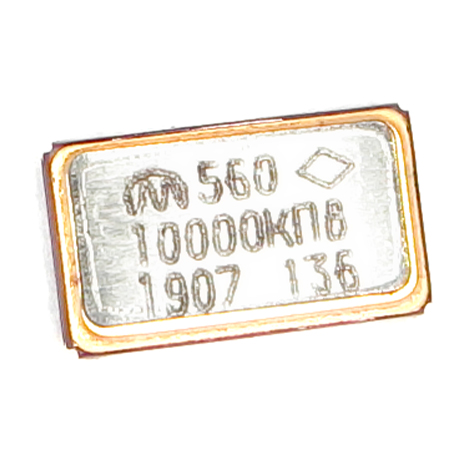

Внешний вид

Пример условного обозначения: РК560-СМД6-6АП-60М3-П12-А КПГФ.433513.068ТУ

Тип резонатора	РК560
Тип корпуса	СМД6
Точность настройки	6
Интервал рабочих температур	А
Максимальное относительное изменение рабочей частоты в интервале рабочих температур	П
Номинальная частота, МГц	60М
Порядок колебаний	3
Нагрузочная емкость, пФ (при необходимости)	П12
Вариант исполнения	А

Электрические параметры

Параметр	Значение
Диапазон номинальных частот, МГц:
1 порядок колебаний	10 .. 45
3 порядок колебаний	45 .. 125
1 порядок колебаний (обратная мезаструктура)	45 .. 140
3 порядок колебаний (обратная мезаструктура)	125 .. 400
Эквивалентное последовательное сопротивление резонатора при температуре настройки, Ом, не более, для резонаторов с номинальной частотой, МГц:
» 10 » 13 »	80
» 13 » 17 »	40
» 17 » 45 »	40
от 30 до 125 включ. (3 порядок колебаний)	80
от 30 до 140 включ. (1 порядок колебаний на обратной мезаструктуре)	50
от 125 до 400 включ. (3 порядок колебаний на обратной мезаструктуре)	90

Примечания:

1. Резонаторы РК560 в корпусах МИ1, МИ4 и МИ5 вакуумированы; в корпусах СМД7, СМД6, СМД5 и СМД3 герметизированы. 2. Номинальная частота резонаторов на 1-ом порядке колебаний указывается в кГц с буквой «К» после значения частоты; номинальная частота резонаторов на 3-ем порядке колебаний указывается в МГц с буквой «М» и цифрой «3» после значения частоты. 3. Резонаторы на обратной мезаструктуре обозначаются аналогично резонаторам без мезаструктуры (на 1-ом порядке колебаний без обозначения; на 3-ем порядке цифра «3» после буквы «М»). 4. Параметры резонаторов могут быть изменены под конкретные требования Заказчика.

Стойкость резонаторов к воздействию внешних факторов

Параметр	Значение
Стойкость резонаторов к воздействию механических, климатических и биологических факторов	соответствует группе 4У ГОСТ РВ 20.39.414.1
Стойкость резонаторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К:
характеристика 7.И₁ - 7.И₇, 7.И₁₀, 7.И₁₁	не менее 5У_С
характеристика 7.И₁₂ – 7.И₁₅	не менее 3Р
характеристика 7.С₁ – 7.С₅	не менее 5У_С
характеристика 7.К₁ – 7.К₈	не менее 3К.
Время потери работоспособности	не более 100 мс.
Гамма-процентная наработка до отказа резонаторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 25 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Точность настройки, х10^-6

± 3	(3)
± 5	(4)
± 7,5	(15)
± 10	(5)
± 15	(6)
± 20	(7)
± 25	(16)
± 30	(8)
± 50	(9)

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6

Интервал температур при эксплуатации, ˚С	Температурная нестабильность частоты в интервале температур при эксплуатации, х10^-6
Интервал температур при эксплуатации, ˚С	± 7,5 (Л)	± 10 (М)	± 15 (Н)	± 20 (П)	± 25 (Р)	± 30 (С)	± 35 (Ф)	± 40 (Т)	± 50 (У)
0…+45 (Л)	+	+	+	+	+	+	+	+	+
0…+50 (М)	+	+	+	+	+	+	+	+	+
+55…+65 (Ж)	+	+	+	+	+	+	+	+	+
+65…+75 (И)	+	+	+	+	+	+	+	+	+
+75…+85 (К)	+	+	+	+	+	+	+	+	+
-10…+60 (А)	+	+	+	+	+	+	+	+	+
-20…+70 (П)	-	+	+	+	+	+	+	+	+
-25…+55 (Р)	+	+	+	+	+	+	+	+	+
-30…+60 (Б)	+	+	+	+	+	+	+	+	+
-40…+55 (В1)	-	+	+	+	+	+	+	+	+
-40…+70 (В)	-	+	+	+	+	+	+	+	+
-40…+85 (С)	-	-	+	+	+	+	+	+	+
-60…+70 (Г)	-	-	+	+	+	+	+	+	+
-60…+85 (Д)	-	-	+	+	+	+	+	+	+

Относительное изменение рабочей частоты резонаторов, ×10^-6

Вариант исполнения	Относительное изменение рабочей частоты резонаторов, ×10^-6, не более
Вариант исполнения	за первую 1000 ч	при эксплуатации (в течение наработки 25 000 ч)
А	0,5	10
Без обозначения	2,0	10

Резонатор пьезоэлектрический вакуумный и герметизированный
