Резонатор пьезоэлектрический вакуумный ГЕРМЕТИЗИРОВАННЫЙ РК560 (СМД3)

Резонатор РК560 изготавливается в соответствии с КПГФ.433513.068ТУ в корпусе СМД3

Основные параметры

Диапазон частот, МГц от 10 до 250
ДхШхВ, мм 3,3x2,6x0,7
Тип монтажа поверхностный монтаж
Категория качества «ВП»

Номер и назначение вывода

1, 3 Вывод резонатора
2, 4 Ободок, крышка

Изделие добавлено в корзину

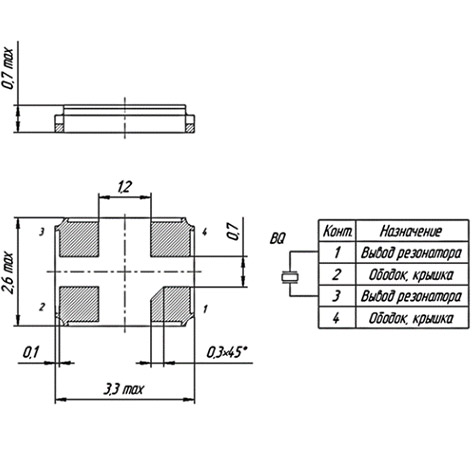

Габаритные размеры

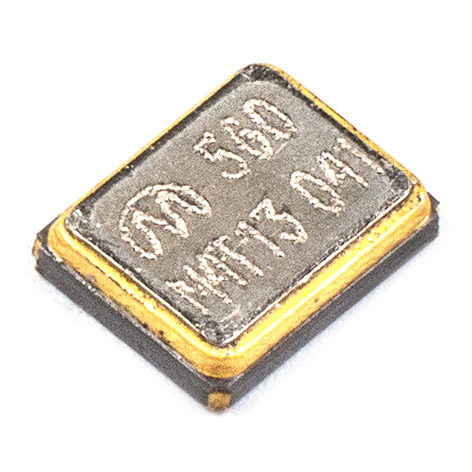

Внешний вид

Пример условного обозначения: РК560-СМД3-6АП-60М3-П12-А КПГФ.433513.068ТУ

Тип резонатора	РК560
Тип корпуса	СМД3
Точность настройки	6
Интервал рабочих температур	А
Максимальное относительное изменение рабочей частоты в интервале рабочих температур	П
Номинальная частота, МГц	60М
Порядок колебаний	3
Нагрузочная емкость, пФ (при необходимости)	П12
Вариант исполнения	А

Электрические параметры

Параметр	Значение
Диапазон номинальных частот, МГц:
1 порядок колебаний	10 .. 54
3 порядок колебаний	54 .. 125
1 порядок колебаний (обратная мезаструктура)	54 .. 140
3 порядок колебаний (обратная мезаструктура)	125 .. 250
Эквивалентное последовательное сопротивление резонатора при температуре настройки, Ом, не более, для резонаторов с номинальной частотой, МГц:
св. 10 до 13 включ.	100
св. 13 до 17 включ.	80
св. 17 до 45 включ.	60
от 30 до 125 включ. (3-й порядок колебаний)	100
от 75 МГц до 125 МГц включ. (5-й порядок колебаний)	120
от 30 МГц до 140 МГц включ. (1-й порядок колебаний на обратной мезаструктуре)	60
от 125 МГц до 250 МГц включ. (3-й порядок колебаний на обратной мезаструктуре)	130

Примечания:

1. Резонаторы РК560 в корпусах МИ1, МИ4 и МИ5 вакуумированы; в корпусах СМД7, СМД6, СМД5 и СМД3 герметизированы. 2. Номинальная частота резонаторов на 1-ом порядке колебаний указывается в кГц с буквой «К» после значения частоты; номинальная частота резонаторов на 3-ем порядке колебаний указывается в МГц с буквой «М» и цифрой «3» после значения частоты. 3. Резонаторы на обратной мезаструктуре обозначаются аналогично резонаторам без мезаструктуры (на 1-ом порядке колебаний без обозначения; на 3-ем порядке цифра «3» после буквы «М»). 4. Параметры резонаторов могут быть изменены под конкретные требования Заказчика.

Стойкость резонаторов к воздействию внешних факторов

Параметр	Значение
Стойкость резонаторов к воздействию механических, климатических и биологических факторов	соответствует группе 4У ГОСТ РВ 20.39.414.1
Стойкость резонаторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К:
характеристика 7.И₁ - 7.И₇, 7.И₁₀, 7.И₁₁	не менее 5У_С
характеристика 7.И₁₂ – 7.И₁₅	не менее 3Р
характеристика 7.С₁ – 7.С₅	не менее 5У_С
характеристика 7.К₁ – 7.К₈	не менее 3К.
Время потери работоспособности	не более 100 мс.
Гамма-процентная наработка до отказа резонаторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 25 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Точность настройки, х10^-6

± 3	(3)
± 5	(4)
± 7,5	(15)
± 10	(5)
± 15	(6)
± 20	(7)
± 25	(16)
± 30	(8)
± 50	(9)

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6

Интервал температур при эксплуатации, ˚С	Температурная нестабильность частоты в интервале температур при эксплуатации, х10^-6
Интервал температур при эксплуатации, ˚С	± 7,5 (Л)	± 10 (М)	± 15 (Н)	± 20 (П)	± 25 (Р)	± 30 (С)	± 35 (Ф)	± 40 (Т)	± 50 (У)
0…+45 (Л)	+	+	+	+	+	+	+	+	+
0…+50 (М)	+	+	+	+	+	+	+	+	+
+55…+65 (Ж)	+	+	+	+	+	+	+	+	+
+65…+75 (И)	+	+	+	+	+	+	+	+	+
+75…+85 (К)	+	+	+	+	+	+	+	+	+
-10…+60 (А)	+	+	+	+	+	+	+	+	+
-20…+70 (П)	-	+	+	+	+	+	+	+	+
-25…+55 (Р)	+	+	+	+	+	+	+	+	+
-30…+60 (Б)	+	+	+	+	+	+	+	+	+
-40…+55 (В1)	-	+	+	+	+	+	+	+	+
-40…+70 (В)	-	+	+	+	+	+	+	+	+
-40…+85 (С)	-	-	+	+	+	+	+	+	+
-60…+70 (Г)	-	-	+	+	+	+	+	+	+
-60…+85 (Д)	-	-	+	+	+	+	+	+	+

Относительное изменение рабочей частоты резонаторов, ×10^-6

Вариант исполнения	Относительное изменение рабочей частоты резонаторов, ×10^-6, не более
Вариант исполнения	за первую 1000 ч	при эксплуатации (в течение наработки 25 000 ч)
А	0,5	10
Без обозначения	2,0	10

Резонатор пьезоэлектрический вакуумный и герметизированный
