Резонатор пьезоэлектрический вакуумный и герметизированный РК560 (МИ1)
Резонатор РК560 изготавливается в соответствии с КПГФ.433513.068ТУ в корпусе МИ1
Основные параметры
Номер и назначение вывода
Габаритные размеры

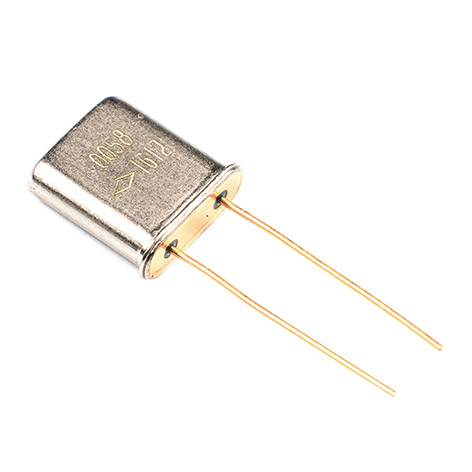

Внешний вид
Пример условного обозначения: РК560-МИ1-6АП-60М3-П12-А КПГФ.433513.068ТУ
| Тип резонатора | РК560 |
| Тип корпуса | МИ1 |
| Точность настройки | 6 |
| Интервал рабочих температур | А |
| Максимальное относительное изменение рабочей частоты в интервале рабочих температур | П |
| Номинальная частота, МГц | 60М |
| Порядок колебаний | 3 |
| Нагрузочная емкость, пФ (при необходимости) | П12 |
| Вариант исполнения | А |
Электрические параметры
| Диапазон номинальных частот, МГц: | |
| 1 порядок колебаний | 4 .. 30 |
| 3 порядок колебаний | 30 .. 125 |
| 1 порядок колебаний (обратная мезаструктура) | 30 .. 140 |
| 3 порядок колебаний (обратная мезаструктура) | 125 .. 400 |
| Эквивалентное последовательное сопротивление резонатора при температуре настройки, Ом, не более, для резонаторов с номинальной частотой, МГц: | |
| от 4 до 5 включ. | 200 |
| св. 5 » 8 » | 120 |
| » 8 » 10 » | 60 |
| » 10 » 13 » | 40 |
| » 13 » 17 » | 30 |
| » 17 » 30 » | 25 |
| от 30 до 125 включ. (3 порядок колебаний) | 70 |
| от 30 до 140 включ. (1 порядок колебаний на обратной мезаструктуре) | 40 |
| от 125 до 400 включ. (3 порядок колебаний на обратной мезаструктуре) | 80 |
Примечания:
1. Резонаторы РК560 в корпусах МИ1, МИ4 и МИ5 вакуумированы; в корпусах СМД7, СМД6, СМД5 и СМД3 герметизированы. 2. Номинальная частота резонаторов на 1-ом порядке колебаний указывается в кГц с буквой «К» после значения частоты; номинальная частота резонаторов на 3-ем порядке колебаний указывается в МГц с буквой «М» и цифрой «3» после значения частоты. 3. Резонаторы на обратной мезаструктуре обозначаются аналогично резонаторам без мезаструктуры (на 1-ом порядке колебаний без обозначения; на 3-ем порядке цифра «3» после буквы «М»). 4. Параметры резонаторов могут быть изменены под конкретные требования Заказчика.
Стойкость резонаторов к воздействию механических, климатических и биологических факторов соответствует группе 4У ГОСТ РВ 20.39.414.1.
| Стойкость резонаторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
| характеристика 7.И1 - 7.И7, 7.И10, 7.И11 | не менее 5УС |
| характеристика 7.И12 – 7.И15 | не менее 3Р |
| характеристика 7.С1 – 7.С5 | не менее 5УС |
| характеристика 7.К1 – 7.К8 | не менее 3К. |
| Время потери работоспособности | не более 100 мс. |
| Гамма-процентная наработка до отказа резонаторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) | не менее 25 000 ч в пределах срока службы 25 лет |
| Гамма-процентный срок сохраняемости резонаторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения | не менее 25 лет |
Точность настройки, х10-6
| ± 3 | (3) |
| ± 5 | (4) |
| ± 7,5 | (15) |
| ± 10 | (5) |
| ± 15 | (6) |
| ± 20 | (7) |
| ± 25 | (16) |
| ± 30 | (8) |
| ± 50 | (9) |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
| Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | ||||||||||||
| ± 2 (Ё)* | ± 2,5 (Ж)* | ± 3 (И)* | ± 5 (К)* | ± 7,5 (Л) | ± 10 (М) | ± 15 (Н) | ± 20 (П) | ± 25 (Р) | ± 30 (С) | ± 35 (Ф) | ± 40 (Т) | ± 50 (У) | |
| 0…+45 (Л) | - | + | + | + | + | + | + | + | + | + | + | + | + |
| 0…+50 (М) | - | + | + | + | + | + | + | + | + | + | + | + | + |
| +55…+65 (Ж) | + | + | + | + | + | + | + | + | + | + | + | + | + |
| +65…+75 (И) | + | + | + | + | + | + | + | + | + | + | + | + | + |
| +75…+85 (К) | + | + | + | + | + | + | + | + | + | + | + | + | + |
| минус 10…+60 (А) | - | - | + | + | + | + | + | + | + | + | + | + | + |
| минус 20…+70 (П) | - | - | - | - | - | + | + | + | + | + | + | + | + |
| минус 25…+55 (Р) | - | - | - | + | + | + | + | + | + | + | + | + | + |
| минус 30…+60 (Б) | - | - | - | - | + | + | + | + | + | + | + | + | + |
| минус 40…+55 (В1) | - | - | - | - | - | + | + | + | + | + | + | + | + |
| минус 40…+70 (В) | - | - | - | - | - | + | + | + | + | + | + | + | + |
| минус 40…+85 (С) | - | - | - | - | - | - | + | + | + | + | + | + | + |
| минус 60…+70 (Г) | - | - | - | - | - | - | + | + | + | + | + | + | + |
| минус 60…+85 (Д) | - | - | - | - | - | - | + | + | + | + | + | + | + |
| Примечание - * только для резонаторов РК560 исполнений МИ1, МИ5 и МИ4 | |||||||||||||
Относительное изменение рабочей частоты резонаторов, ×10-6
| Вариант исполнения | Относительное изменение рабочей частоты резонаторов, ×10-6, не более | |
| за первую 1000 ч | при эксплуатации (в течение наработки 25 000 ч) | |
| А | 0,5 | 10 |
| Без обозначения | 2,0 | 10 |
