Резонатор пьезоэлектрический герметизированный РК543 (СМД7)

Резонатор пьезоэлектрический герметизированный РК543 (СМД7)

Резонатор пьезоэлектрический герметизированный РК543 изготавливается в соответствии с КПГФ.433513.064 ТУ в корпусе СМД7

Основные параметры

  • Диапазон частот, МГц от 7 до 400
  • ДхШхВ, мм 7,2х5,2х1,3
  • Тип монтажа поверхностный монтаж (СМД)
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1, 3 вывод резонатора
  • 2, 4 ободок, крышка
закрыть

Изделие добавлено в корзину

Габаритные размеры

Внешний вид

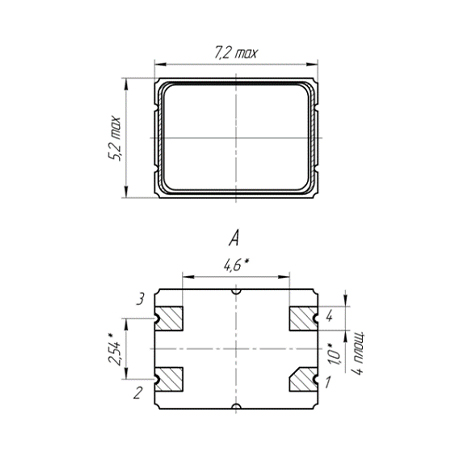

РК543-СМД7 - габаритные размеры
РК543-СМД7
закрыть РК543-СМД7

Пример условного обозначения: РК543-СМД7-6АП-30М3 КПГФ.433513.064 ТУ

Тип резонатора РК543
Тип корпуса СМД7
Точность настройки 6
Интервал рабочих температур А
Максимальное относительное изменение рабочей частоты в интервале рабочих температур П
Номинальная частота, МГц 30М
Порядок колебаний 3

Точность настройки при температуре настройки (25±5)˚С, х10-6

± 5 (4)
± 10 (5)
± 15 (6)
± 20 (7)
± 30 (8)
± 50 (9)
± 75 (10)
± 100 (11)

Стойкость резонаторов к воздействию внешних факторов

Параметр Значение
Стойкость резонаторов к воздействию механических факторов соответствует группе М6 ГОСТ 23546
Стойкость резонаторов к воздействию климатических факторов соответствует категории УХЛ 1.1 и В4 ГОСТ 23546
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 50 000 ч не более 2х10-7
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 25 лет.

Примечания:

1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц Порядок колебаний Динамическое сопротивление при температуре настройки, Ом, не более
» 7 » 10 » 1 (не обозначается) 80
» 10 » 17 » 60
» 17 » 45 » 40
от 30 до 125 включ. 3 80
от 75 до 400 включ. 5 90

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6

Интервал рабочих температур, ˚С Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
± 2,5 (Ж) ± 3 (И) ± 5 (К) ± 7,5 (Л) ± 10 (М) ± 15 (Н) ± 20 (П) ± 25 (Р) ± 30 (С) ± 40 (Т) ± 50 (У)
0…+45 (Л) + + + + + + + + + + +
0…+50 (М) + + + + + + + + + + +
-10…+60 (А) - + + + + + + + + + +
-20…+70 (П) - - + + + + + + + + +
-25…+55 (Р) - - + + + + + + + + +
-30…+60 (Б) - - - + + + + + + + +
-40…+55 (В1) - - - - + + + + + + +
-40…+70 (В) - - - - - + + + + + +
-40…+85 (С) - - - - - + + + + + +
-60…+70 (Г) - - - - - + + + + + +
-60…+85 (Д) - - - - - + + + + + +
