Резонатор пьезоэлектрический герметизированный РК543 (МР)

Резонатор пьезоэлектрический герметизированный РК543 изготавливается в соответствии с КПГФ.433513.064 ТУ в корпусе МР

Основные параметры

Диапазон частот, МГц от 6 до 400
ДхШхВ, мм 7,2х2,8х5
Тип монтажа монтаж в отверстия печатной платы
Категория качества «ОТК»

Номер и назначение вывода

1, 2 Вывод резонатора

Изделие добавлено в корзину

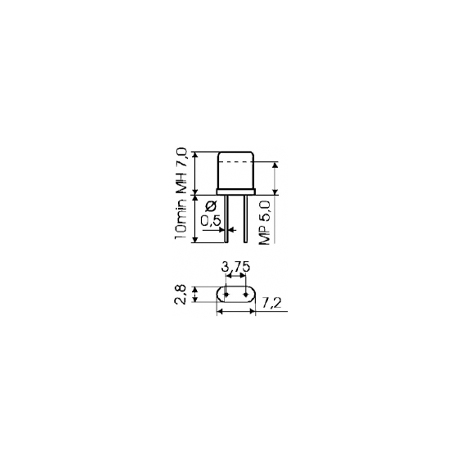

Габаритные размеры

Внешний вид

Пример условного обозначения: РК543-МР-6АП-30М3 КПГФ.433513.064 ТУ

Тип резонатора	РК543
Тип корпуса	МР
Точность настройки	6
Интервал рабочих температур	А
Максимальное относительное изменение рабочей частоты в интервале рабочих температур	П
Номинальная частота, МГц	30М
Порядок колебаний	3

Точность настройки при температуре настройки (25±5)˚С, х10^-6

± 5	(4)
± 10	(5)
± 15	(6)
± 20	(7)
± 30	(8)
± 50	(9)
± 75	(10)
± 100	(11)

Стойкость резонаторов к воздействию внешних факторов

Параметр	Значение
Стойкость резонаторов к воздействию механических факторов	соответствует группе М6 ГОСТ 23546
Стойкость резонаторов к воздействию климатических факторов	соответствует категории УХЛ 1.1 и В4 ГОСТ 23546
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 50 000 ч	не более 2х10^-7
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 25 лет.

Примечания:

1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика. 3. Выводы резонаторов облужены.

Электрические параметры

Диапазон номинальных частот, МГц	Порядок колебаний	Динамическое сопротивление при температуре настройки, Ом, не более
св. 6 » 7 »	1 (не обозначается)	160
» 7 » 10 »		80
» 10 » 17 »		50
» 17 » 45 »		30
от 30 до 125 включ.	3	60
от 75 до 400 включ.	5	80

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6

Интервал рабочих температур, ˚С	Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6
Интервал рабочих температур, ˚С	± 2,5 (Ж)	± 3 (И)	± 5 (К)	± 7,5 (Л)	± 10 (М)	± 15 (Н)	± 20 (П)	± 25 (Р)	± 30 (С)	± 40 (Т)	± 50 (У)
0…+45 (Л)	+	+	+	+	+	+	+	+	+	+	+
0…+50 (М)	+	+	+	+	+	+	+	+	+	+	+
-10…+60 (А)	-	+	+	+	+	+	+	+	+	+	+
-20…+70 (П)	-	-	+	+	+	+	+	+	+	+	+
-25…+55 (Р)	-	-	+	+	+	+	+	+	+	+	+
-30…+60 (Б)	-	-	-	+	+	+	+	+	+	+	+
-40…+55 (В1)	-	-	-	-	+	+	+	+	+	+	+
-40…+70 (В)	-	-	-	-	-	+	+	+	+	+	+
-40…+85 (С)	-	-	-	-	-	+	+	+	+	+	+
-60…+70 (Г)	-	-	-	-	-	+	+	+	+	+	+
-60…+85 (Д)	-	-	-	-	-	+	+	+	+	+	+
