Резонатор пьезоэлектрический герметизированный РК543 (МИ5)
Резонатор пьезоэлектрический герметизированный РК543 изготавливается в соответствии с КПГФ.433513.064 ТУ в корпусе МИ5
Основные параметры
Номер и назначение вывода

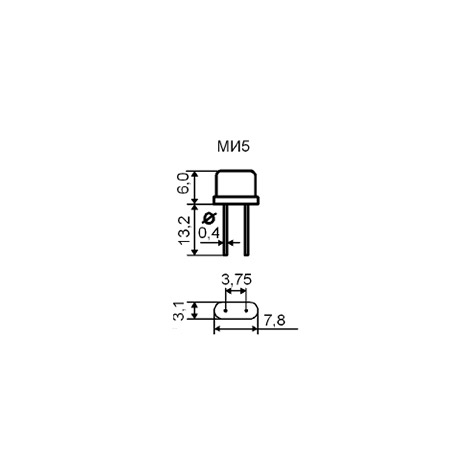

Габаритные размеры

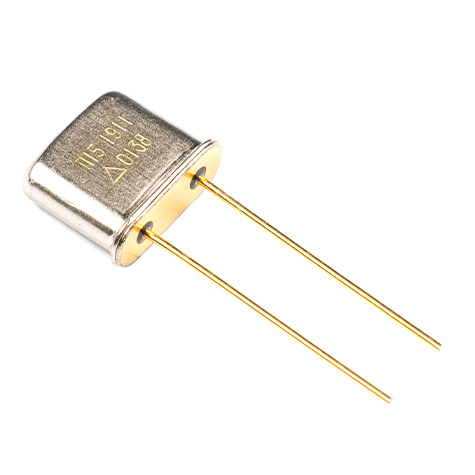

Внешний вид
Пример условного обозначения: РК543-МИ5-6АП-30М3 КПГФ.433513.064 ТУ
Тип резонатора | РК543 |
Тип корпуса | МИ5 |
Точность настройки | 6 |
Интервал рабочих температур | А |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур | П |
Номинальная частота, МГц | 30М |
Порядок колебаний | 3 |
Точность настройки при температуре настройки (25±5)˚С, х10-6
± 5 | (4) |
± 10 | (5) |
± 15 | (6) |
± 20 | (7) |
± 30 | (8) |
± 50 | (9) |
± 75 | (10) |
± 100 | (11) |
Стойкость резонаторов к воздействию внешних факторов
Параметр | Значение |
Стойкость резонаторов к воздействию механических факторов | соответствует группе М6 ГОСТ 23546 |
Стойкость резонаторов к воздействию климатических факторов | соответствует категории УХЛ 1.1 и В4 ГОСТ 23546 |
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 50 000 ч | не более 2х10-7 |
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 25 лет. |
Примечания:
1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика. 3. Выводы резонаторов позолочены.
Электрические параметры
Диапазон номинальных частот, МГц | Порядок колебаний | Динамическое сопротивление при температуре настройки, Ом, не более |
» 7 » 10 » | 1 (не обозначается) | 80 |
» 10 » 17 » | 50 | |
» 17 » 45 » | 30 | |
от 30 до 125 включ. | 3 | 60 |
от 75 до 400 включ. | 5 | 80 |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
Интервал рабочих температур, ˚С | Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6 | ||||||||||
± 2,5 (Ж) | ± 3 (И) | ± 5 (К) | ± 7,5 (Л) | ± 10 (М) | ± 15 (Н) | ± 20 (П) | ± 25 (Р) | ± 30 (С) | ± 40 (Т) | ± 50 (У) | |
0…+45 (Л) | + | + | + | + | + | + | + | + | + | + | + |
0…+50 (М) | + | + | + | + | + | + | + | + | + | + | + |
-10…+60 (А) | - | + | + | + | + | + | + | + | + | + | + |
-20…+70 (П) | - | - | + | + | + | + | + | + | + | + | + |
-25…+55 (Р) | - | - | + | + | + | + | + | + | + | + | + |
-30…+60 (Б) | - | - | - | + | + | + | + | + | + | + | + |
-40…+55 (В1) | - | - | - | - | + | + | + | + | + | + | + |
-40…+70 (В) | - | - | - | - | - | + | + | + | + | + | + |
-40…+85 (С) | - | - | - | - | - | + | + | + | + | + | + |
-60…+70 (Г) | - | - | - | - | - | + | + | + | + | + | + |
-60…+85 (Д) | - | - | - | - | - | + | + | + | + | + | + |
