Резонатор пьезоэлектрический герметизированный РК536 (СМД6)

Резонатор пьезоэлектрический герметизированный РК536 изготавливается в соответствии с КПГФ.433513.059 ТУ в корпусе СМД6

Основные параметры

Диапазон частот, МГц от 8 до 200
ДхШхВ, мм 6,1х3,6х1,1
Тип монтажа поверхностный монтаж (СМД)
Категория качества «ОТК»

Номер и назначение вывода

1, 3 Ободок, крышка
2, 4 Вывод резонатора

Изделие добавлено в корзину

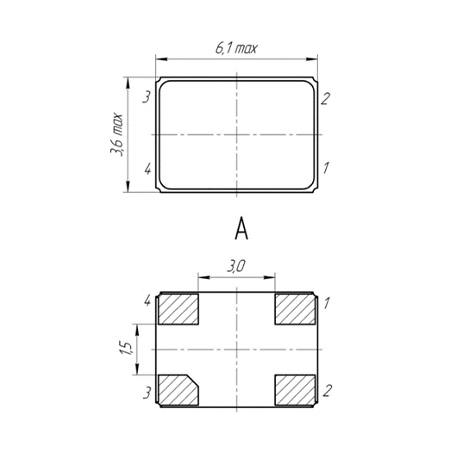

Габаритные размеры

Внешний вид

Пример условного обозначения: РК536-СМД6-6АП-30М3 КПГФ.433513.059 ТУ

Тип резонатора	РК536
Тип корпуса	СМД6
Точность настройки	6
Интервал рабочих температур	А
Максимальное относительное изменение рабочей частоты в интервале рабочих температур	П
Номинальная частота, МГц	30М
Порядок колебаний	3

Точность настройки при температуре настройки (25±5)˚С, х10^-6

± 5	(4)
± 10	(5)
± 15	(6)
± 20	(7)
± 30	(8)

Стойкость резонаторов к воздействию внешних факторов

Параметр	Значение
Стойкость резонаторов к воздействию механических факторов	соответствует группе М6 ГОСТ 25467
Стойкость резонаторов к воздействию климатических факторов	соответствует категории УХЛ 2.1 ГОСТ 15150
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 25 000 ч в пределах срока службы 20 лет
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 20 лет

Примечания:

Параметры резонаторов могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц	Порядок колебаний	Динамическое сопротивление при температуре настройки, Ом, не более
от 8 до 9,5 включ.	1 (не обозначается)	90
св. 9,5 » 13 »		70
» 13 » 45 »		40
от 30 до 125 включ.	3	80
от 75 до 200 включ.	5	90

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6

Интервал рабочих температур, ˚С	Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6
Интервал рабочих температур, ˚С	± 7,5 (Л)	± 10 (М)	± 15 (Н)	± 20 (П)	± 25 (Р)	± 30 (С)	± 40 (Т)
-10…+60 (А)	+	+	+	+	+	+	+
-25…+55 (Р)	-	+	+	+	+	+	+
-30…+60 (Б)	-	+	+	+	+	+	+
-40…+70 (В)	-	+	+	+	+	+	+
-40…+85 (С)	-	-	-	+	+	+	+
-60…+70 (Г)	-	-	-	+	+	+	+
-60…+85 (Д)	-	-	-	-	+	+	+

Резонатор пьезоэлектрический
