Резонатор пьезоэлектрический герметизированный РК536 (СМД5)

Резонатор пьезоэлектрический герметизированный РК536 (СМД5)

Резонатор пьезоэлектрический герметизированный РК536 изготавливается в соответствии с КПГФ.433513.059 ТУ в корпусе СМД5

Основные параметры

  • Диапазон частот, МГц от 8 до 200
  • ДхШхВ, мм 5,2х3,4х1
  • Тип монтажа поверхностный монтаж (СМД)
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1, 3 Вывод резонатора
  • 2, 4 Ободок, крышка
закрыть

Изделие добавлено в корзину

Габаритные размеры

Внешний вид

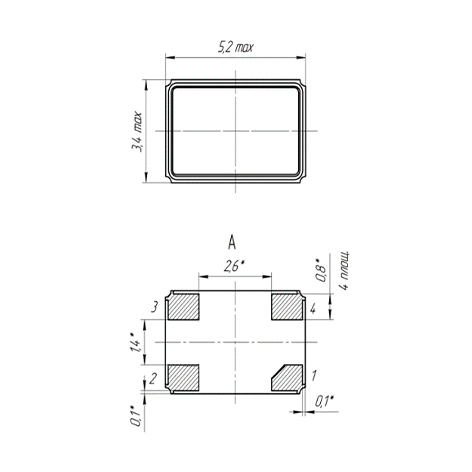

РК536-СМД5 - габаритные размеры
РК536-СМД5
закрыть РК536-СМД5

Пример условного обозначения: РК536-СМД5-6АП-30М3 КПГФ.433513.059 ТУ

Тип резонатора РК536
Тип корпуса СМД5
Точность настройки 6
Интервал рабочих температур А
Максимальное относительное изменение рабочей частоты в интервале рабочих температур П
Номинальная частота, МГц 30М
Порядок колебаний 3

Точность настройки при температуре настройки (25±5)˚С, х10-6

± 5 (4)
± 10 (5)
± 15 (6)
± 20 (7)
± 30 (8)

Стойкость резонаторов к воздействию внешних факторов

Параметр Значение
Стойкость резонаторов к воздействию механических факторов соответствует группе М6 ГОСТ 25467
Стойкость резонаторов к воздействию климатических факторов соответствует категории УХЛ 2.1 ГОСТ 15150
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 25 000 ч в пределах срока службы 20 лет
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 20 лет

Примечания:

Параметры резонаторов могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц Порядок колебаний Динамическое сопротивление при температуре настройки, Ом, не более
от 8 до 9,5 включ. 1 (не обозначается) 100
св. 9,5 » 13 » 80
» 13 » 45 » 40
от 30 до 125 включ. 3 80
от 75 до 200 включ. 5 100

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6

Интервал рабочих температур, ˚С Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
± 7,5 (Л) ± 10 (М) ± 15 (Н) ± 20 (П) ± 25 (Р) ± 30 (С) ± 40 (Т)
-10…+60 (А) + + + + + + +
-25…+55 (Р) - + + + + + +
-30…+60 (Б) - + + + + + +
-40…+70 (В) - + + + + + +
-40…+85 (С) - - - + + + +
-60…+70 (Г) - - - + + + +
-60…+85 (Д) - - - - + + +
