Резонатор пьезоэлектрический герметизированный РК467С (МН)
Резонатор пьезоэлектрический герметизированный РК467С изготавливается в соответствии с КЖДГ.433513.015 ТУ-Д2 в корпусе МН
Основные параметры
Номер и назначение вывода
Габаритные размеры

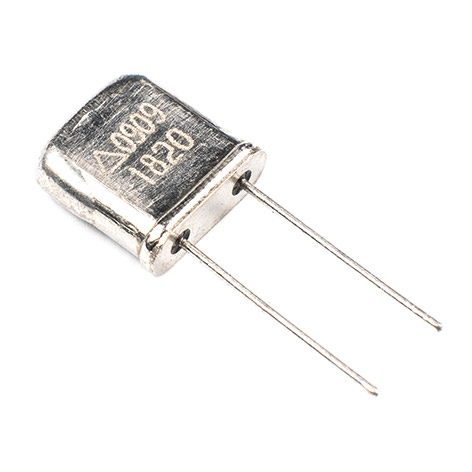

Внешний вид
Пример условного обозначения: РК467С-МР-6В-1-10000К-П12 КЖДГ.433513.015 ТУ-Д2
| Тип резонатора | РК467С |
| Тип корпуса | МР |
| Точность настройки | 6 |
| Интервал рабочих температур | В |
| Шифр ТЧХ | 1 |
| Номинальная частота, кГц | 10000К |
| Нагрузочная емкость из ряда 12 пФ, 20 пФ, 30 пФ, 50 пФ, 100 пФ (по требованию Заказчика) | П12 |
Точность настройки при температуре настройки, х10-6
| ± 5 | (4) |
| ± 10 | (5) |
| ± 15 | (6) |
| ± 20 | (7) |
| ± 30 | (8) |
Интервал рабочих температур, ̊С
| -30...+60 | (Б) |
| -40...+70 | (В) |
| -60...+70 | (Г) |
| -50...+80 | (Г1) |
| -60...+85 | (Д) |
Стойкость резонаторов к воздействию внешних факторов
| Параметр | Значение |
| Стойкость резонаторов к воздействию механических, климатических и биологических факторов | соответствует группе 6У ГОСТ РВ 20.39.414.1 |
| Стойкость резонаторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
| характеристика 7.И1 – 7.И8, 7.И10, 7.И11 | не менее 4УС |
| характеристика 7.С1 – 7.С5 | не менее 4УС |
| характеристика 7.К1 – 7.К8 | не менее 3К |
| Уровень бессбойной работы при воздействии 7.И6 | не менее 2УС |
| Гамма-процентная наработка до отказа резонаторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости резонаторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Выводы резонаторов облужены.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок колебаний | Динамическое сопротивление при температуре настройки, Ом, не более |
| от 9,5 до 13 | 1 | 40 |
ТЧХ шифр 1
| ТЧХ шифр 1 | Заданные температурные точки | ||||
| - (40±2)˚С | (10±2)˚С | (25±2)˚С | (40±2)˚С | (70±2)˚С | |
| Максимальное относительное изменение рабочей частоты, х10-6 | от - 7,5 до - 50 | от - 1,0 до - 6,0 | 0 | от 1,0 до 8,0 | от 6,0 до 26,0 |
ТЧХ шифр 2
| ТЧХ шифр 2 | Заданные температурные точки | ||||
| - (50±2)˚С | (0±2)˚С | (25±2)˚С | (50±2)˚С | (85±2)˚С | |
| Максимальное относительное изменение рабочей частоты, х10-6 | от - 28 до - 40 | от - 3,0 до 3,0 | 0 | от 3,0 до - 3,0 | от 10 до 22 |
ТЧХ шифр 3
| ТЧХ шифр 3 | Заданные температурные точки | ||||
| -(50±2)˚С | - (10±2)˚С | (25±2)˚С | (60±2)˚С | (85±2)˚С | |
| Максимальное относительное изменение рабочей частоты, х10-6 | от - 10 до минус 30 | от - 3,0 до 3,0 | 0 | от 3,0 до - 3,0 | от 6 до 30 |
