Резонатор пьезоэлектрический герметизированный РК467 (МР)
Резонатор пьезоэлектрический герметизированный РК467 изготавливается в соответствии с КЖДГ.433513.015 ТУ в корпусе МР
Основные параметры
Номер и назначение вывода

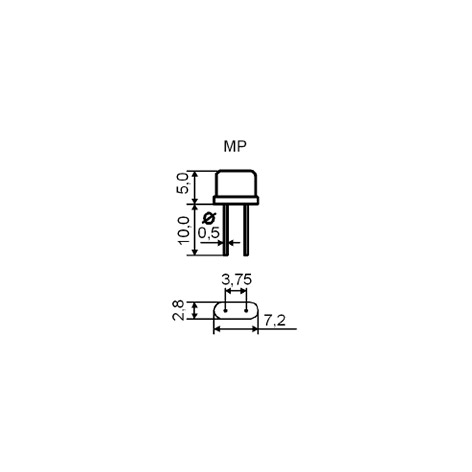

Габаритные размеры

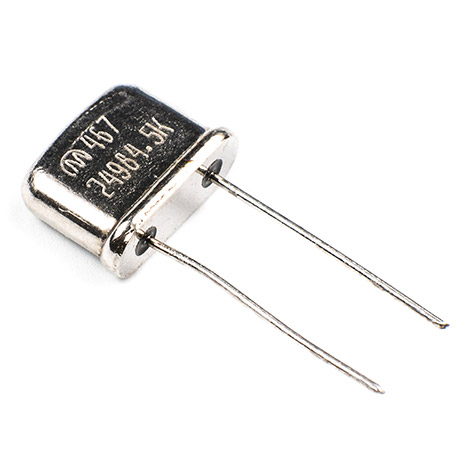

Внешний вид
Пример условного обозначения: РК467-МР-6АП-30М3-П8 КЖДГ.433513.015 ТУ
| Тип резонатора | РК467 |
| Тип корпуса | МР |
| Точность настройки | 6 |
| Интервал рабочих температур | А |
| Максимальное относительное изменение рабочей частоты в интервале рабочих температур | П |
| Номинальная частота, МГц | 30М |
| Порядок колебаний | 3 |
| Нагрузочная емкость от 8 до 100 пФ (по требованию Заказчика) | П8 |
Точность настройки при температуре настройки, х10-6
| ± 5 | (4) |
| ± 10 | (5) |
| ± 15 | (6) |
| ± 20 | (7) |
| ± 30 | (8) |
Стойкость резонаторов к воздействию внешних факторов
| Параметр | Значение |
| Стойкость резонаторов к воздействию механических, климатических и биологических факторов | соответствует группе 6У ГОСТ РВ 20.39.414.1 |
| Стойкость резонаторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
| характеристика 7.И1 – 7.И8, 7.И10, 7.И11 | не менее 4УС |
| характеристика 7.С1 – 7.С5 | не менее 4УС |
| характеристика 7.К1 – 7.К8 | не менее 3К |
| Уровень бессбойной работы при воздействии 7.И6 | не менее 2УС |
| Гамма-процентная наработка до отказа резонаторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости резонаторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика. 3. Выводы резонаторов в корпусах МН и МР облужены, в корпусах МИ1 и МИ5 позолочены.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок колебаний | Динамическое сопротивление при температуре настройки, Ом, не более |
| от 7 до 8 включ. | 1 (не обозначается) | 160 |
| св. 8 » 9,5 » | 80 | |
| » 9,5 » 13 » | 50 | |
| » 13 » 17 » | 45 | |
| » 17 » 45 » | 30 | |
| от 30 до 105 включ. | 3 | 60 |
| от 75 до 165 включ. | 5 | 80 |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
| Интервал рабочих температур, ˚С | Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6 | |||||||||||||
| ± 1,0 (Г) |
± 1,5 (Д) |
± 2,0 (Е) |
± 2,5 (Ж) |
± 3,0 (И) |
± 5,0 (К) |
± 7,5 (Л) |
± 10 (М) |
± 15 (Н) |
± 20 (П) |
± 25 (Р) |
± 30 (С) |
± 40 (Т) |
± 50 (У) |
|
| +55…+65 (Ж) | + | + | + | + | + | - | - | - | - | - | - | - | - | - |
| +65…+75 (И) | + | + | + | + | + | - | - | - | - | - | - | - | - | - |
| +75…+85 (К) | + | + | + | + | + | - | - | - | - | - | - | - | - | - |
| -10…+60 (А) | - | - | - | - | + | + | + | + | + | + | + | + | + | + |
| -25…+55 (Р) | - | - | - | - | - | - | + | + | + | + | + | + | + | + |
| -30…+60 (Б) | - | - | - | - | - | - | - | + | + | + | + | + | + | + |
| -40…+70 (В) | - | - | - | - | - | - | - | + | + | + | + | + | + | + |
| -40…+85 (С) | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
| -50…+80 (Г1) | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
| -60…+70 (Г) | - | - | - | - | - | - | - | - | - | - | + | + | + | + |
| -60…+85 (Д) | - | - | - | - | - | - | - | - | - | - | + | + | + | + |
