Резонатор пьезоэлектрический герметизированный РК467 (МН)

Резонатор пьезоэлектрический герметизированный РК467 изготавливается в соответствии с КЖДГ.433513.015 ТУ в корпусе МН

Основные параметры

Диапазон номинальных частот, МГц от 4 до 165
ДхШхВ, мм 7,2х2,8х7
Тип монтажа монтаж в отверстия печатной платы
Категория качества «ВП»

Номер и назначение вывода

1, 2 Вывод резонатора

Изделие добавлено в корзину

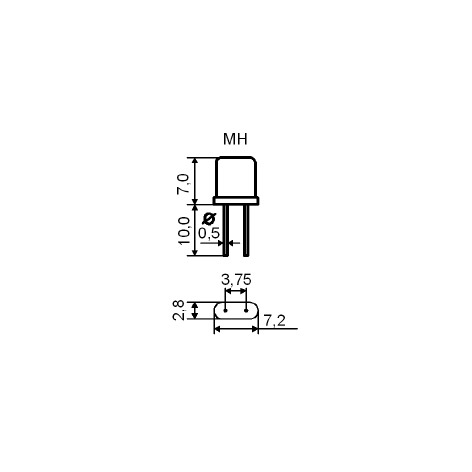

Габаритные размеры

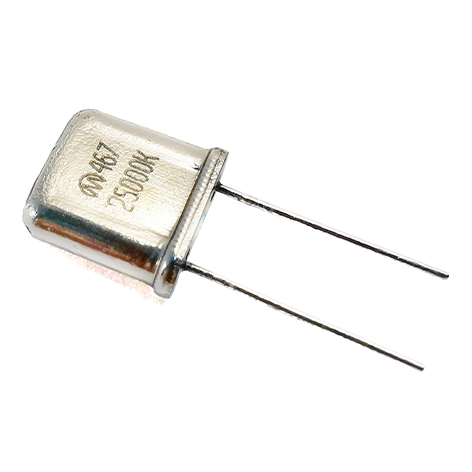

Внешний вид

Пример условного обозначения: РК467-МР-6АП-30М3-П8 КЖДГ.433513.015 ТУ

Тип резонатора	РК467
Тип корпуса	МН
Точность настройки	6
Интервал рабочих температур	А
Максимальное относительное изменение рабочей частоты в интервале рабочих температур	П
Номинальная частота, МГц	30М
Порядок колебаний	3
Нагрузочная емкость от 8 до 100 пФ (по требованию Заказчика)	П8

Точность настройки при температуре настройки, х10^-6

± 5	(4)
± 10	(5)
± 15	(6)
± 20	(7)
± 30	(8)

Стойкость резонаторов к воздействию внешних факторов

Параметр	Значение
Стойкость резонаторов к воздействию механических, климатических и биологических факторов	соответствует группе 6У ГОСТ РВ 20.39.414.1
Стойкость резонаторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К:
характеристика 7.И₁ – 7.И₈, 7.И₁₀, 7.И₁₁	не менее 4У_С
характеристика 7.С₁ – 7.С₅	не менее 4У_С
характеристика 7.К₁– 7.К₈	не менее 3К
Уровень бессбойной работы при воздействии 7.И₆	не менее 2У_С
Гамма-процентная наработка до отказа резонаторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Примечания:

1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика. 3. Выводы резонаторов в корпусах МН и МР облужены, в корпусах МИ1 и МИ5 позолочены.

Электрические параметры

Диапазон номинальных частот, МГц	Порядок колебаний	Динамическое сопротивление при температуре настройки, Ом, не более
от 4 до 5 включ.	1 (не обозначается)	230
св. 5 » 8 »		150
» 8 » 9,5 »		70
» 9,5 » 13 »		50
» 13 » 17 »		40
» 17 » 45 »		30
от 30 до 105 включ.	3	60
от 75 до 165 включ.	5	80

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6

Интервал рабочих температур, ˚С

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6

± 1,0
(Г)

± 1,5
(Д)

± 2,0
(Е)

± 2,5
(Ж)

± 3,0
(И)

± 5,0
(К)

± 7,5
(Л)

± 10
(М)

± 15
(Н)

± 20
(П)

± 25
(Р)

± 30
(С)

± 40
(Т)

± 50
(У)

+55…+65 (Ж)

+65…+75 (И)

+75…+85 (К)

-10…+60 (А)

-25…+55 (Р)

-30…+60 (Б)

-40…+70 (В)

-40…+85 (С)

-50…+80 (Г1)

-60…+70 (Г)

-60…+85 (Д)
