Резонатор пьезоэлектрический герметизированный РК467 (МИ5)

Резонатор пьезоэлектрический герметизированный РК467 (МИ5)

Резонатор пьезоэлектрический герметизированный РК467 изготавливается в соответствии с КЖДГ.433513.015 ТУ в корпусе МИ5

Основные параметры

  • Диапазон номинальных частот, МГц от 7 до 165
  • ДхШхВ, мм 7,8х3,1х6
  • Тип монтажа монтаж в отверстия печатной платы
  • Категория качества «ВП»

Номер и назначение вывода

  • 1, 2 Вывод резонатора
закрыть

Изделие добавлено в корзину

Габаритные размеры

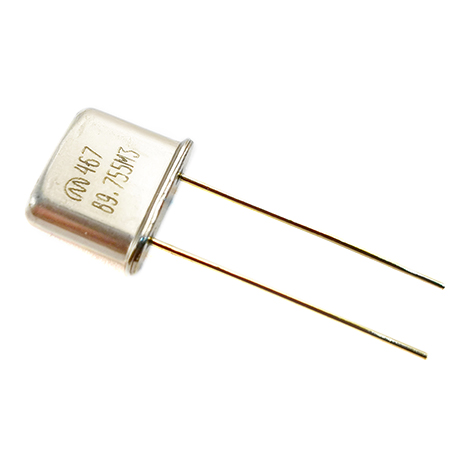

Внешний вид

РК467-МИ5 - габаритные размеры
РК467-МИ5
закрыть РК467-МИ5

Пример условного обозначения: РК467-МИ5-6АП-30М3-П8 КЖДГ.433513.015 ТУ

Тип резонатора РК467
Тип корпуса МИ5
Точность настройки 6
Интервал рабочих температур А
Максимальное относительное изменение рабочей частоты в интервале рабочих температур П
Номинальная частота, МГц 30М
Порядок колебаний 3
Нагрузочная емкость от 8 до 100 пФ (по требованию Заказчика) П8

Точность настройки при температуре настройки, х10-6

± 5 (4)
± 10 (5)
± 15 (6)
± 20 (7)
± 30 (8)

Стойкость резонаторов к воздействию внешних факторов

Параметр Значение
Стойкость резонаторов к воздействию механических, климатических и биологических факторов соответствует группе 6У ГОСТ РВ 20.39.414.1
Стойкость резонаторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К:
характеристика 7.И1 – 7.И8, 7.И10, 7.И11 не менее 4УС
характеристика 7.С1 – 7.С5 не менее 4УС
характеристика 7.К1 – 7.К8 не менее 3К
Уровень бессбойной работы при воздействии 7.И6 не менее 2УС
Гамма-процентная наработка до отказа резонаторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Примечания:

1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика. 3. Выводы резонаторов в корпусах МН и МР облужены, в корпусах МИ1 и МИ5 позолочены.

Электрические параметры

Диапазон номинальных частот, МГц Порядок колебаний Динамическое сопротивление при температуре настройки, Ом, не более
от 7 до 8 включ. 1 (не обозначается) 160
св. 8 » 9,5 » 80
» 9,5 » 13 » 50
» 13 » 17 » 45
» 17 » 45 » 30
от 30 до 105 включ. 3 60
от 75 до 165 включ. 5 80

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6

Интервал рабочих температур, ˚С Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
± 1,0
(Г)
± 1,5
(Д)
± 2,0
(Е)
± 2,5
(Ж)
± 3,0
(И)
± 5,0
(К)
± 7,5
(Л)
± 10
(М)
± 15
(Н)
± 20
(П)
± 25
(Р)
± 30
(С)
± 40
(Т)
± 50
(У)
+55…+65 (Ж) + + + + + - - - - - - - - -
+65…+75 (И) + + + + + - - - - - - - - -
+75…+85 (К) + + + + + - - - - - - - - -
-10…+60 (А) - - - - + + + + + + + + + +
-25…+55 (Р) - - - - - - + + + + + + + +
-30…+60 (Б) - - - - - - - + + + + + + +
-40…+70 (В) - - - - - - - + + + + + + +
-40…+85 (С) - - - - - - - - - + + + + +
-50…+80 (Г1) - - - - - - - - - + + + + +
-60…+70 (Г) - - - - - - - - - - + + + +
-60…+85 (Д) - - - - - - - - - - + + + +
