Резонатор пьезоэлектрический вакуумный РК466С (МР)
Резонатор пьезоэлектрический вакуумный РК466С изготавливается в соответствии с КЖДГ.433513.015 ТУ-Д2 в корпусе МР
Основные параметры
Номер и назначение вывода
Габаритные размеры
Внешний вид
Пример условного обозначения: РК466С-МР-6В-1-10000К-П12 КЖДГ.433513.015 ТУ-Д2
Тип резонатора | РК466С |
Тип корпуса | МР |
Точность настройки | 6 |
Интервал рабочих температур | В |
Шифр ТЧХ | 1 |
Номинальная частота, кГц | 10000К |
Нагрузочная емкость из ряда 12 пФ, 20 пФ, 30 пФ, 50 пФ, 100 пФ (по требованию Заказчика) | П12 |
Точность настройки при температуре настройки, х10-6
± 5 | (4) |
± 10 | (5) |
± 15 | (6) |
± 20 | (7) |
± 30 | (8) |
Интервал рабочих температур, ˚С
-30…+60 (Б) | |
-40…+70 (В) | |
-60…+70 (Г) | |
-50…+80 (Г1) | |
-60…+85 (Д) |
Стойкость резонаторов к воздействию внешних факторов
Параметр | Значение |
Стойкость резонаторов к воздействию механических, климатических и биологических факторов | соответствует группе 6У ГОСТ РВ 20.39.414.1 |
Стойкость резонаторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
характеристика 7.И1 – 7.И8, 7.И10, 7.И11 | не менее 4УС |
характеристика 7.С1 – 7.С5 | не менее 4УС |
характеристика 7.К1 – 7.К8 | не менее 3К |
Уровень бессбойной работы при воздействии 7.И6 | не менее 2УС |
Гамма-процентная наработка до отказа резонаторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет. | |
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. К резонаторам РК466С предъявляются повышенные требования к долговременной нестабильности частоты, а также требования к монотонности температурно-частотной характеристики (ТЧХ) и требования к ТЧХ резонатора при заданных значениях температур. 2. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 3. Выводы резонаторов облужены.
Электрические параметры
Диапазон номинальных частот, кГц | Порядок колебаний | Динамическое сопротивление при температуре настройки, Ом, не более |
от 9500 до 13000 | 1 | 40 |

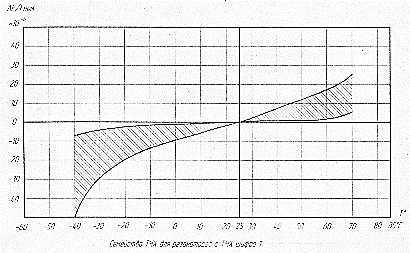

ТЧХ шифр 1
ТЧХ шифр 1 | Заданные температурные точки | ||||
минус (40±2)˚С | (10±2)˚С | (25±2)˚С | (40±2)˚С | (70±2)˚С | |
Максимальное относительное изменение рабочей частоты, х10-6 | от минус 28 до минус 40 | от минус 3,0 до 3,0 | 0 | от 3,0 до минус 3,0 | от 10 до 22 |

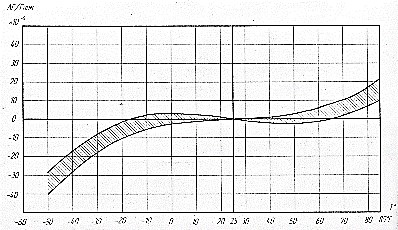

ТЧХ шифр 2
ТЧХ шифр 2 | Заданные температурные точки | ||||
минус (50±2)˚С | (0±2)˚С | (25±2)˚С | (50±2)˚С | (85±2)˚С | |
Максимальное относительное изменение рабочей частоты, х10-6 | от минус 28 до минус 40 | от минус 3,0 до 3,0 | 0 | от 3,0 до минус 3,0 | от 10 до 22 |

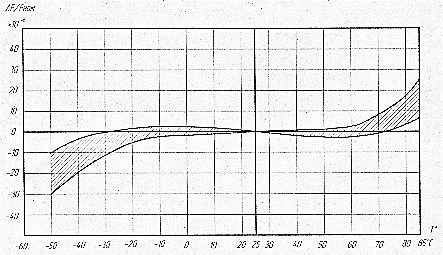

ТЧХ шифр 3
ТЧХ шифр 3 | Заданные температурные точки | ||||
минус (50±2)˚С | минус (10±2)˚С | (25±2)˚С | (60±2)˚С | (85±2)˚С | |
Максимальное относительное изменение рабочей частоты, х10-6 | от минус 10 до минус 30 | от минус 3,0 до 3,0 | 0 | от 3,0 до минус 3,0 | от 6 до 30 |
ТЧХ шифр 1
ТЧХ шифр 2
ТЧХ шифр 3
