Резонатор пьезоэлектрический вакуумный РК440 (МИ5)

Резонатор пьезоэлектрический вакуумный РК440 (МИ5)

Резонатор пьезоэлектрический вакуумный РК440 изготавливается в соответствии с КЖДГ.433513.011 ТУ-Д2 в корпусе МИ5

Основные параметры

  • Диапазон частот, МГц от 3,2 до 165
  • ДхШхВ, мм 7,8х3,2х6
  • Тип монтажа монтаж в отверстия печатной платы
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1, 2 Вывод резонатора
закрыть

Изделие добавлено в корзину

Габаритные размеры

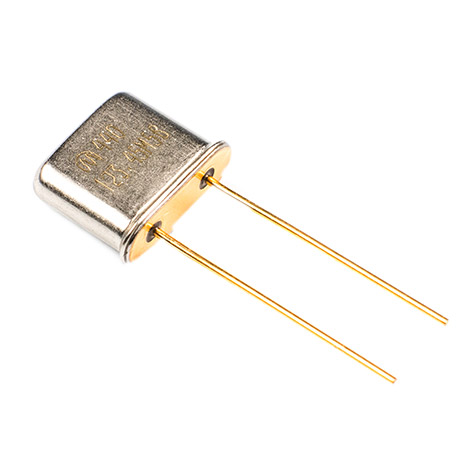

Внешний вид

РК440-МИ5 - габаритные размеры
РК440-МИ5
закрыть РК440-МИ5

Пример условного обозначения: РК440МИ5-6АП-30М3-В КПГФ.433513.003 ТУ

Тип резонатора РК440
Тип корпуса МИ5
Точность настройки 6
Интервал рабочих температур А
Максимальное относительное изменение рабочей частоты в интервале рабочих температур П
Номинальная частота, кГц 30М
Порядок колебаний 3
Обозначение всеклиматического исполнения (по требованию Заказчика) В

Точность настройки при температуре настройки (25±5)˚С, х10-6

± 5 (4)
± 10 (5)
± 15 (6)
± 20 (7)
± 30 (8)
± 50 (9)

Стойкость резонаторов к воздействию внешних факторов

Параметр Значение
Стойкость резонаторов к воздействию механических факторов соответствует группе М6 ГОСТ 23546
Стойкость резонаторов к воздействию климатических факторов соответствует категории УХЛ 1.1 и В4 ГОСТ 23546
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 50 000 ч более 2х10-7
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 25 лет.

Примечания:

1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика. 3. Выводы резонаторов позолочены.

Электрические параметры

Диапазон номинальных частот, МГц Порядок колебаний Динамическое сопротивление при температуре настройки, Ом, не более
от 7 до 9,9999 включ. 1 (не обозначается) 60
св. 10 » 17 » 40
» 17 » 45 » 25
от 30 до 105 включ. 3 50
от 75 до 165 включ. 5 70

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6

Интервал рабочих температур, ˚С Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
± 2,5 (Ж) ± 3 (И) ± 5 (К) ± 7,5 (Л) ± 10 (М) ± 15 (Н) ± 20 (П) ± 25 (Р) ± 30 (С) ± 40 (Т) ± 50 (У) ± 100 (Х)
0…+45 (Л) + + + + + + + + + + + +
0…+50 (М) + + + + + + + + + + + +
-10…+60 (А) - + + + + + + + + + + +
-25…+55 (Р) - - + + + + + + + + + +
-30…+60 (Б) - - - + + + + + + + + +
-40…+70 (В) - - - - + + + + + + + +
-40…+55 (В1) - - - - + + + + + + + +
-50…+80 (Г2) - - - - - + + + + + + +
-60…+85 (Д) - - - - - + + + + + + +
