Резонатор пьезоэлектрический герметизированный РК419Т (МН)

Резонатор пьезоэлектрический герметизированный РК419Т изготавливается в соответствии с КЖДГ.433513.011 ТУ-Д2 в корпусе МН

Основные параметры

Диапазон частот, МГц от 9,2 до 13
ДхШхВ, мм 7,2х2,8х7
Тип монтажа монтаж в отверстия печатной платы
Категория качества «ОТК»

Номер и назначение вывода

1, 2 Вывод резонатора

Изделие добавлено в корзину

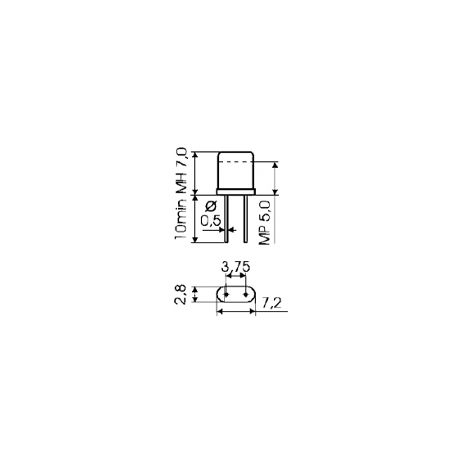

Габаритные размеры

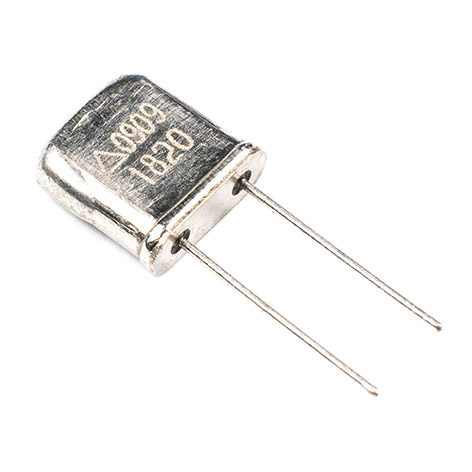

Внешний вид

Пример условного обозначения: РК419ТМН-6МИ/БП-10000К КЖДГ.433513.011 ТУ-Д2

Тип резонатора	РК419Т
Тип корпуса	МН
Точность настройки	6
Интервал рабочих температур	М
Максимальное относительное изменение рабочей частоты в интервале рабочих температур	И
Интервал рабочих температур	Б
Максимальное относительное изменение рабочей частоты в интервале рабочих температур	П
Номинальная частота, кГц	10000К

Точность настройки при температуре настройки (25±5)˚С, х10^-6

± 5	(4)
± 10	(5)
± 15	(6)
± 20	(7)

Стойкость резонаторов к воздействию внешних факторов

Параметр	Значение
Стойкость резонаторов к воздействию механических факторов	соответствует группе М6 ГОСТ 23546
Стойкость резонаторов к воздействию климатических факторов	соответствует категории УХЛ 1.1 и В4 ГОСТ 23546
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 50 000 ч	не более 2х10^-7
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 25 лет

Примечания:

1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Выводы резонаторов облужены.

Электрические параметры

Диапазон номинальных частот, кГц	Порядок колебаний	Динамическое сопротивление при температуре настройки, Ом, не более
от 9200 до 10000	1	50
св. 10000 до 13000	1	50

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6

Интервал рабочих температур, ˚С	Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6
Интервал рабочих температур, ˚С	± 2,5 (Ж)	± 3 (И)	± 5 (К)	± 7,5 (Л)	± 10 (М)	± 15 (Н)	± 20 (П)	± 25 (Р)	± 30 (С)
0…+50 (М)	+	+	+	+	+	+	+	+	+
-10…+60 (А)	-	+	+	+	+	+	+	+	+
-25…+55 (Р)	-	-	+	+	+	+	+	+	+
-30…+60 (Б)	-	-	-	+	+	+	+	+	+
-40…+70 (В)	-	-	-	-	+	+	+	+	+
-50…+70 (Г1)	-	-	-	-	-	+	+	+	+

Примечание – Резонатор может поставляться с дифференцированными требованиями в разных интервалах рабочих температур, при этом соответствующие обозначения указываются через дробную черту, начиная с более узкого интервала температур
Интервал рабочих температур, ˚С	± 2,5/ ± 15,0	± 3,0/ ± 15,0	± 2,5/ ± 20,0	± 2,5/ ± 25,0	± 3,0/ ± 20,0	± 3,0/ ± 25,0	± 3,0/ ± 30,0
0…+50/-30…+60	+	+	+	+	+	+	+
0…+50/-40…+70	-	-	+	+	+	+	+
0…+50/-50…+70	-	-	-	+	-	-	+

Резонатор пьезоэлектрический
