Резонатор пьезоэлектрический герметизированный РК419Р

Резонатор пьезоэлектрический герметизированный РК419Р изготавливается в соответствии с КЖДГ.433513.011 ТУ-Д3 в корпусе МР

Основные параметры

Диапазон частот, МГц от 9,5 до 13
ДхШхВ, мм 7,2х2,8х5
Тип монтажа монтаж в отверстия печатной платы
Категория качества «ОТК»

Номер и назначение вывода

1, 2 Вывод резонатора

Изделие добавлено в корзину

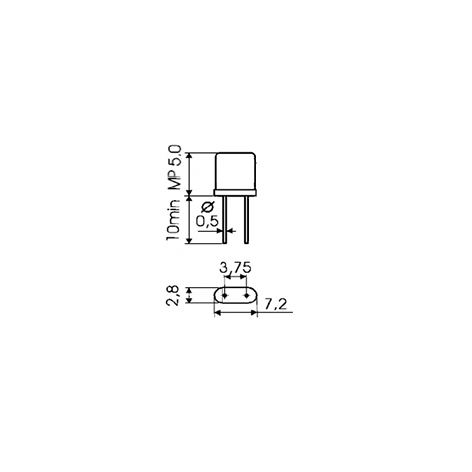

Габаритные размеры

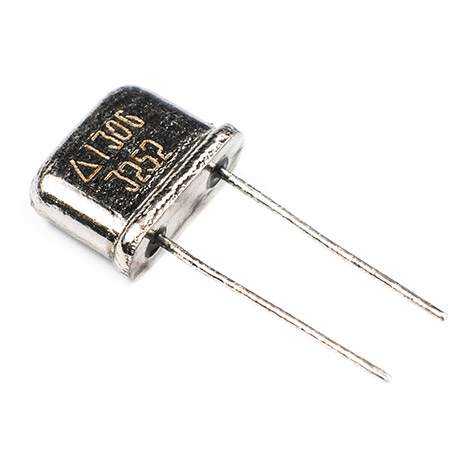

Внешний вид

Пример условного обозначения: РК419Р-10000К КЖДГ.433513.011 ТУ-Д3

Тип резонатора	РК419Р
Номинальная частота, кГц	10000К

Точность настройки при температуре настройки (25±5)˚С, х10^-6

± 50

Стойкость резонаторов к воздействию внешних факторов

Параметр	Значение
Стойкость резонаторов к воздействию механических факторов	соответствует группе М6 ГОСТ 23546
Стойкость резонаторов к воздействию климатических факторов	соответствует категории УХЛ 1.1 и В4 ГОСТ 23546
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 50 000 ч	не более 2х10^-7
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 25 лет

Примечания:

1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Выводы резонаторов облужены.

Электрические параметры

Диапазон номинальных частот, кГц	Порядок колебаний	Динамическое сопротивление при температуре настройки, Ом, не более
от 9 500 до 13 000	1	50

Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10^-6

Интервал рабочих температур, ˚С	Относительное изменение рабочей частоты при рабочей температуре, х10^-6
-40…+125	± 100
