Резонатор пьезоэлектрический вакуумный РК418Т (МР)
Резонатор пьезоэлектрический вакуумный РК418Т изготавливается в соответствии с КЖДГ.433513.011 ТУ-Д2 в корпусе МР
Основные параметры
Номер и назначение вывода
Габаритные размеры

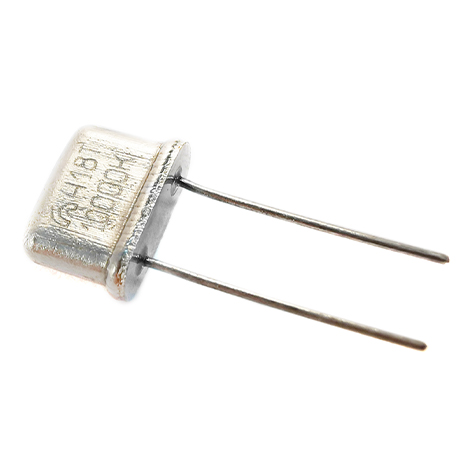

Внешний вид
.jpg)
Пример условного обозначения: РК418ТМР-6МИ/БП-10000К КЖДГ.433513.011 ТУ-Д2
| Тип резонатора | РК418Т |
| Тип корпуса | МР |
| Точность настройки | 6 |
| Интервал рабочих температур | М |
| Максимальное относительное изменение рабочей частоты в интервале рабочих температур | И |
| Интервал рабочих температур | Б |
| Максимальное относительное изменение рабочей частоты в интервале рабочих температур | П |
| Номинальная частота, кГц | 10000К |
Точность настройки при температуре настройки (25±5)˚С, х10-6
| ± 5 | (4) |
| ± 10 | (5) |
| ± 15 | (6) |
| ± 20 | (7) |
Стойкость резонаторов к воздействию внешних факторов
| Параметр | Значение |
| Стойкость резонаторов к воздействию механических факторов | соответствует группе М6 ГОСТ 23546 |
| Стойкость резонаторов к воздействию климатических факторов | соответствует категории УХЛ 1.1 и В4 ГОСТ 23546 |
| Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 50 000 ч | более 2х10-7 |
| Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 25 лет. |
Примечания:
1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Выводы резонаторов облужены.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок колебаний | Динамическое сопротивление при температуре настройки, Ом, не более |
| от 9,5 до 10 | 1 | 40 |
| св. 10 до 13 |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
| Интервал рабочих температур, ˚С | Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6 | |||||||||||||||
| ± 2,5 (Ж) | ± 3 (И) | ± 5 (К) | ± 7,5 (Л) | ± 10 (М) | ± 15 (Н) | ± 20 (П) | ± 25 (Р) | ± 30 (С) | ||||||||
| 0…+50 (М) | + | + | + | + | + | + | + | + | + | |||||||
| -10…+60 (А) | - | + | + | + | + | + | + | + | + | |||||||
| -25…+55 (Р) | - | - | + | + | + | + | + | + | + | |||||||
| -30…+60 (Б) | - | - | - | + | + | + | + | + | + | |||||||
| -40…+70 (В) | - | - | - | - | + | + | + | + | + | |||||||
| -50…+70 (Г1) | - | - | - | - | - | + | + | + | + | |||||||
| Примечание – Резонатор может поставляться с дифференцированными требованиями в разных интервалах рабочих температур, при этом соответствующие обозначения указываются через дробную черту, начиная с более узкого интервала температур |
||||||||||||||||
| Интервал рабочих температур, ˚С | ± 2,5/ ± 15,0 | ± 3,0/ ± 15,0 | ± 2,5/ ± 20,0 | ± 2,5/ ± 25,0 | ± 3,0/ ± 20,0 | ± 3,0/ ± 25,0 | ± 3,0/ ± 30,0 | |||||||||
| 0…+50/-30…+60 | + | + | + | + | + | + | + | |||||||||
| 0…+50/-40…+70 | - | - | + | + | + | + | + | |||||||||
| 0…+50/-50…+70 | - | - | - | + | - | - | + | |||||||||
