Резонатор пьезоэлектрический вакуумный РК418С
Резонатор пьезоэлектрический вакуумный РК418С изготавливается в соответствии с КПГФ.433513.064 ТУ в корпусе МР
Основные параметры
Номер и назначение вывода

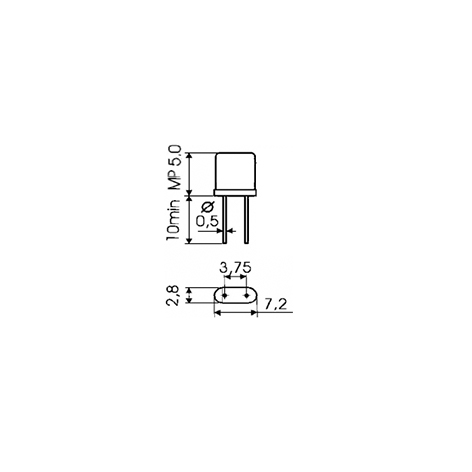

Габаритные размеры
Внешний вид
Пример условного обозначения: РК418С-10000К КЖДГ.433513.011 ТУ-Д1
| Тип резонатора | РК418С |
| Номинальная частота, МГц | 10000К |
Точность настройки при температуре настройки (25±5)˚С, х10-6
| ± 15 | (6) |
| ± 20 | (7) |
| ± 30 | (8) |
Стойкость резонаторов к воздействию внешних факторов
| Стойкость резонаторов к воздействию механических факторов | соответствует группе М6 ГОСТ 23546 |
| Стойкость резонаторов к воздействию климатических факторов | соответствует категории УХЛ 1.1 и В4 ГОСТ 23546 |
| Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 50 000 ч | более 2х10-7 |
| Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 25 лет. |
Примечания:
1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Выводы резонаторов облужены.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок колебаний | Динамическое сопротивление при температуре настройки, Ом, не более |
| от 9,99 до 10,01 | 1 | 40 |
| от 12,79 до 12,81 |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
| Интервал рабочих температур, ˚С | Относительное изменение рабочей частоты при рабочей температуре, х10-6 | |||
| (-40±3)˚С | (+10±3)˚С | (+40±3)˚С | (+70±3)˚С | |
| -40…+70 | -7,5…+50 | -1,0…-6,0 | 1,0…8,0 | 6,0…26,0 |
Резонатор пьезоэлектрический
