Резонатор пьезоэлектрический вакуумный РК466 (МР)
Резонатор пьезоэлектрический вакуумный РК466 изготавливается в соответствии с КЖДГ.433513.015 ТУ в корпусе МР
Основные параметры
Номер и назначение вывода
Габаритные размеры

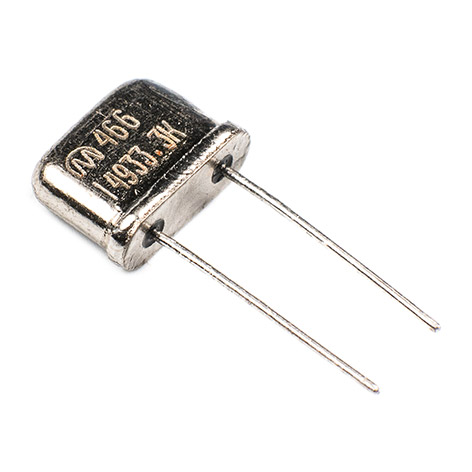

Внешний вид
Пример условного обозначения: РК466-МР-6АП-30М3-П8 КЖДГ.433513.015 ТУ
Тип резонатора | РК466 |
Тип корпуса | МР |
Точность настройки | 6 |
Интервал рабочих температур | А |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур | П |
Номинальная частота, МГц | 30М |
Порядок колебаний | 3 |
Нагрузочная емкость от 8 до 100 пФ (по требованию Заказчика) | П8 |
Точность настройки при температуре настройки, х10-6
± 5 | (4) |
± 10 | (5) |
± 15 | (6) |
± 20 | (7) |
± 30 | (8) |
Стойкость резонаторов к воздействию внешних факторов
Параметр | Значение |
Стойкость резонаторов к воздействию механических, климатических и биологических факторов | соответствует группе 6У ГОСТ РВ 20.39.414.1 |
Стойкость резонаторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
характеристика 7.И1 – 7.И8, 7.И10, 7.И11 | не менее 4УС |
характеристика 7.С1 – 7.С5 | не менее 4УС |
характеристика 7.К1 – 7.К8 | не менее 3К |
Уровень бессбойной работы при воздействии 7.И6 | не менее 2УС |
Гамма-процентная наработка до отказа резонаторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет. | |
Гамма-процентный срок сохраняемости резонаторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика. 3. Выводы резонаторов в корпусах МН и МР облужены, в корусах МИ1 и МИ5 позолочены.
Электрические параметры
Диапазон номинальных частот, МГц | Порядок колебаний | Динамическое сопротивление при температуре настройки, Ом, не более |
от 7 до 8 включ. | 1 (не обозначается) | 130 |
св. 8 » 9,5 » | 70 | |
» 9,5 » 13 » | 40 | |
» 13 » 17 » | 35 | |
» 17 » 45 » | 25 | |
от 30 до 105 включ. | 3 | 50 |
от 75 до 165 включ. | 5 | 70 |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | |||||||||||||
± 1,0(Г) | ± 1,5(Д) | ± 2,0(Е) | ± 2,5(Ж) | ± 3,0(И) | ± 5,0(К) | ± 7,5(Л) | ± 10(М) | ± 15(Н) | ± 20(П) | ± 25(Р) | ± 30(С) | ± 40(Т) | ± 50(У) | |
+55…+65 (Ж) | + | + | + | + | + | - | - | - | - | - | - | - | - | - |
+65…+75 (И) | + | + | + | + | + | - | - | - | - | - | - | - | - | - |
+75…+85 (К) | + | + | + | + | + | - | - | - | - | - | - | - | - | - |
-10…+60 (А) | - | - | - | - | + | + | + | + | + | + | + | + | + | + |
-25…+55 (Р) | - | - | - | - | - | - | + | + | + | + | + | + | + | + |
-30…+60 (Б) | - | - | - | - | - | - | - | + | + | + | + | + | + | + |
-40…+70 (В) | - | - | - | - | - | - | - | + | + | + | + | + | + | + |
-40…+85 (С) | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
-50…+80 (Г1) | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
-60…+70 (Г) | - | - | - | - | - | - | - | - | - | - | + | + | + | + |
-60…+85 (Д) | - | - | - | - | - | - | - | - | - | - | + | + | + | + |
