ГЕНЕРАТОР с коаксиальным керамическим резонатором УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ ГУН428-01
Генератор изготавливается в соответствии с КПГФ.468754.088ТУ в корпусе 12,7×12,7×6,0 мм
Основные параметры
Номер и назначение вывода
Габаритные размеры

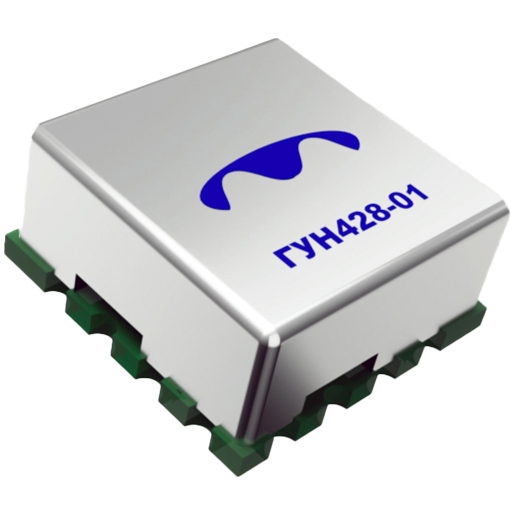

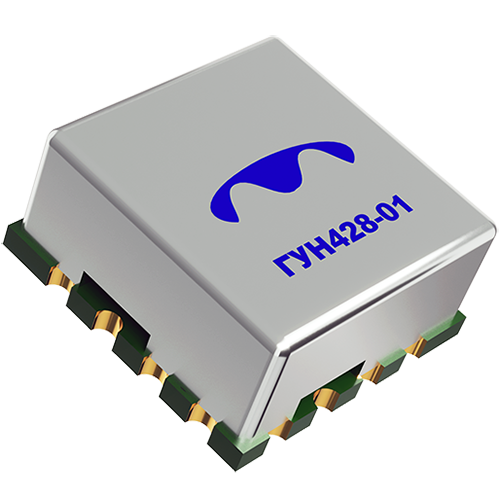

Внешний вид
Пример условного обозначения: ГУН428-01-С-2910-3090-5-12 КПГФ.468754.088ТУ
| Тип генератора | ГУН428-01 |
| Интервал температур при эксплуатации, °С | С |
| Диапазон номинальных частот, МГц | 2910-3090 |
| Напряжение питания, В | 5 |
| Напряжение управление, В | 12 |
Электрические параметры
| Параметр | Значение |
| Диапазон номинальных частот, МГц | от 1800 до 6900 |
| Выходной сигнал | Синус |
| Выходная мощность, дБм | от 1 до 8 1) |
| Напряжение управления, В : | |
| - для напряжения питания 3,3 В | 0 ... 4,5 |
| - для напряжения питания 5 В | 0 ... 12 |
| - для напряжения питания 8 В | 0 ... 16 |
| - для напряжения питания 10 В | 0 ... 20 |
| - для напряжения питания 12 В | 0 ... 26 |
| Напряжение питания, В | 3,3 ± 10%; 5,0 ± 10%; 8,0 ± 10%; 10,0 ± 10%; 12,0 ± 10% |
| Нагрузка генераторов, Ом | 50 |
| Спектральная плотность мощности фазовых шумов, дБ/Гц : | |
| - при отстройке 10 кГц | -125 ... -74 1) |
| - при отстройке 100 кГц | -150 ... -110 1) |
| - при отстройке 1 МГц | -155 ... -110 1) |
| Подавление побочных сигналов, дБ | -20 ... -5 1) |
| Потребляемый ток, мА, не более: | |
| - для номинальных частот до 850 МГц влюч. | 40 |
| - для номинальных частот свыше 850 МГц | 55 |
Стойкость генераторов к воздействию внешних факторов
| Параметр | Значение |
| Стойкость генераторов к воздействию механических факторов | соответствует группе М6 ГОСТ 25467 |
| Стойкость генераторов к воздействию климатических факторов | соответствует категории УХЛ 2.1 ГОСТ 25467 |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 15 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет. |
Примечания:
1. 1) Спектральная плотность мощности фазовых шумов, подавление побочных сигналов, выходная мощность генераторов уточняется при заказе в зависимости от значения номинальной частоты. 2. Параметры генераторов могут быть изменены под конкретные требования Заказчика.
Интервал температур при эксплуатации, ˚С
| Интервал температур при эксплуатации, ˚С |
|---|
| 0…+50 (Л) |
| 0…+70 (К) |
| -10…+50 (М) |
| -10…+60 (А) |
| -10…+70 (Н) |
| -20…+70 (У) |
| -20…+85 (У1) |
| -30…+60 (Е) |
| -30…+70 (П) |
| -30…+85 (Р) |
| -40…+70 (Б) |
| -40…+85 (С) |
| -50…+70 (В1) |
| -60…+70 (В) |
| -60…+ 85 (Г) |
