Генератор пьезоэлектрический простой ГК82-П2

Генератор пьезоэлектрический простой ГК82-П2

Генератор пьезоэлектрический простой ГК82-П2 изготавливается в соответствии с КПГФ.433526.004 ТУ в корпусе DIL-14

Основные параметры

  • Диапазон частот, МГц от 40 до 160
  • ДхШхВ, мм 20,3x12,6x4,8
  • Тип монтажа монтаж в отверстия печатной платы
  • Форма сигнала КМОП
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1 Не подключен
  • 7 Общий
  • 8 Выход
  • 14 + Uп
закрыть

Изделие добавлено в корзину

Габаритные размеры

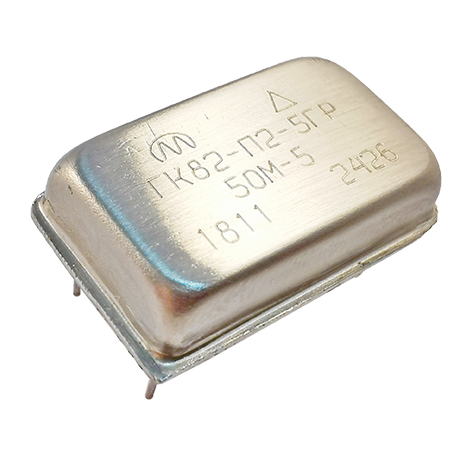

Внешний вид

ГК82-П2 - габаритные размеры
ГК82-П2
закрыть ГК82-П2

Пример условного обозначения: ГК82-П2-5КР-60,5М-5 КПГФ.433526.004 ТУ

Тип генератора ГК82-П2
Точность настройки 5
Интервал температур при эксплуатации К
Температурная нестабильность частоты в интервале температур при эксплуатации Р
Номинальная частота, МГц 60,5М
Напряжение питания, В 5

Электрические параметры

Параметр Значение
Диапазон номинальных частот, МГц
при напряжении питания 3,3 В от 40 до 100
при напряжении питания 5 В от 40 до 160
Нагрузочная способность генератора 10 ТТЛШ, 15 пФ (КМОП)
Параметры выходного сигнала:
уровень логического нуля, В, не более:
при КМОП-нагрузке 0,1 Uп
при ТТЛШ-нагрузке 0,2 Uп
уровень логической единицы, В, не менее
при КМОП-нагрузке 0,9 Uп
при ТТЛШ-нагрузке 0,8 Uп
Скважность, %, не более 50 ± 10
Длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более:
при напряжении питания 5 В 3,3
при напряжении питания 3,3 В 5
Напряжение питания, В 5 ± 10 %; 3,3 ± 10 %;
Время установления частоты выходного сигнала при включении питания, мс, не более 5
Нестабильность частоты генератора от напряжения питания, ×10-6, не более:
при напряжении питания 5 В ± 6
при напряжении питания 3,3 В ± 3
Нестабильность частоты от нагрузки, ×10-6, не более ± 1
Потребляемый ток, мА, не более:
при напряжении питания 5 В:
для fном св. 40 МГц до 80 МГц включ. 25
для fном св. 80 МГц 35
при напряжении питания 3,3 В:
для fном св. 40 МГц до 80 МГц включ. 14
для fном св. 80 МГц 20

Точность настройки, х10-6

± 10 (5)
± 15 (6)
± 20 (7)
± 50 (9)
± 100 (11)

Стойкость к внешним воздействующим факторам

Параметр Значение
Синусоидальная вибрация
Диапазон частот, Гц 1-500
Амплитуда ускорения, g 10
Механический удар одиночного действия
Пиковое ударное ускорение, g 150
Механический удар многократного действия
Пиковое ударное ускорение, g 40
Предельная температура среды, ˚С
пониженная - 60
повышенная + 85
Повышенная влажность воздуха
Относительная влажность при температуре 25˚С, % 98
Генератор герметизирован

Примечания:

Параметры генераторов могут быть изменены под конкретные требования Заказчика.

Интервал температур при эксплуатации

Интервал температур при эксплуатации, ˚С Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
± 10 (М) ± 15 (Н) ± 20 (П) ± 25 (Р) ± 30 (С) ± 50 (У) ± 75 (Ы) ± 100 (Х)
0…+45 (Л) + + + + + + + +
0…+70 (К) + + + + + + + +
- 10…+60 (А) + + + + + + + +
- 25…+55 (Р) - + + + + + + +
- 30…+60 (Б) - + + + + + + +
- 40…+70 (В) - + + + + + + +
- 40…+85 (С) - - - + + + + +
- 60…+85 (Г) - - - + + + + +
