Генератор пьезоэлектрический простой ГК82-П1-Т

Генератор пьезоэлектрический простой ГК82-П1-Т изготавливается в соответствии с КПГФ.433526.004 ТУ в корпусе DIL-14

Основные параметры

Диапазон частот, МГц от 1 до 40
ДхШхВ, мм 20,3x12,6x4,8
Тип монтажа монтаж в отверстия печатной платы
Форма сигнала КМОП
Категория качества «ОТК»

Номер и назначение вывода

1 Управление трехстабильным буфером
7 Общий
8 Выход
14 + U_п

Изделие добавлено в корзину

Габаритные размеры

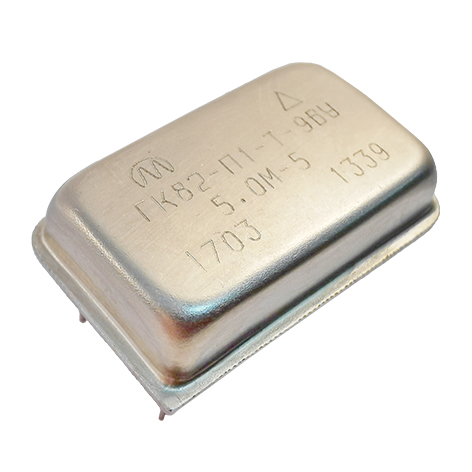

Внешний вид

Пример условного обозначения: ГК82-П1-Т-5КР-30,5М-5 КПГФ.433526.004 ТУ

Тип генератора	ГК82-П1-Т
Точность настройки	5
Интервал температур при эксплуатации	К
Температурная нестабильность частоты в интервале температур при эксплуатации	Р
Номинальная частота, МГц	30,5М
Напряжение питания, В	5

Электрические параметры

Параметр	Значение
Диапазон номинальных частот, МГц	от 1 до 40
Нагрузочная способность генератора	10 ТТЛШ, 15 пФ (КМОП)
Параметры выходного сигнала:
уровень логического нуля, В, не более:
при КМОП-нагрузке	0,1 U_п
при ТТЛШ-нагрузке	0,2 U_п
уровень логической единицы, В, не менее
при КМОП-нагрузке	0,9 U_п
при ТТЛШ-нагрузке	0,8 U_п
Скважность, %, не более	50 ± 10
Длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более:
при напряжении питания 5 В	6,5
при напряжении питания 3,3 В	9,3
Напряжение питания, В	5 ± 10 %; 3,3 ± 10 %;
Время установления частоты выходного сигнала при включении питания, мс, не более	5
Нестабильность частоты генератора от напряжения питания, ×10^-6, не более:
при напряжении питания 5 В	± 4
при напряжении питания 3,3 В	± 3
Нестабильность частоты от нагрузки, ×10^-6, не более	± 2
Потребляемый ток, мА, не более:
при напряжении питания 5 В:
для f_ном от 1 до 10 МГц включ.	8
для f_ном св. 10 МГц до 20 МГц	12
для f_ном св. 20 МГц до 40 МГц включ.	20
при напряжении питания 3,3 В:
для f_ном от 1 до 10 МГц включ.	3
для f_ном св. 10 МГц до 20 МГц	5
для f_ном св. 20 МГц до 40 МГц включ.	8

Точность настройки, х10^-6

± 10	(5)
± 15	(6)
± 20	(7)
± 50	(9)
± 100	(11)

Стойкость к внешним воздействующим факторам

Параметр	Значение
Синусоидальная вибрация
Диапазон частот, Гц	1-500
Амплитуда ускорения, g	10
Механический удар одиночного действия
Пиковое ударное ускорение, g	150
Механический удар многократного действия
Пиковое ударное ускорение, g	40
Предельная температура среды, ˚С
пониженная	- 60
повышенная	+ 85
Повышенная влажность воздуха
Относительная влажность при температуре 25˚С, %	98
Генератор герметизирован

Примечания:

1. Генератор ГК82-П1-Т имеет на выходе трехстабильный буфер (при подаче на вход «1» уровня логической единицы – наличие генерации, при подаче на вход «1» уровня логического нуля – генерация отсутствует, при этом выход у генератора высокоимпедансный). 2. Параметры генераторов могут быть изменены под конкретные требования Заказчика.

Интервал температур при эксплуатации

Интервал температур при эксплуатации, ˚С	Температурная нестабильность частоты в интервале температур при эксплуатации, х10^-6
Интервал температур при эксплуатации, ˚С	± 10 (М)	± 15 (Н)	± 20 (П)	± 25 (Р)	± 30 (С)	± 50 (У)	± 75 (Ы)	± 100 (Х)
0…+45 (Л)	+	+	+	+	+	+	+	+
0…+70 (К)	+	+	+	+	+	+	+	+
- 10…+60 (А)	+	+	+	+	+	+	+	+
- 25…+55 (Р)	-	+	+	+	+	+	+	+
- 30…+60 (Б)	-	+	+	+	+	+	+	+
- 40…+70 (В)	-	+	+	+	+	+	+	+
- 40…+85 (С)	-	-	-	+	+	+	+	+
- 60…+85 (Г)	-	-	-	+	+	+	+	+
