Генератор пьезоэлектрический кварцевый простой ГК406-П-Е-01

Генератор пьезоэлектрический кварцевый простой ГК406-П-Е-01

Генератор пьезоэлектрический кварцевый простой ГК406-П-Е-01 изготавливается в соответствии с КПГФ.433526.084 ТУ в корпусе СМД5

Основные параметры

  • Диапазон частот, МГц от 6,25 до 400
  • ДхШхВ, мм 5х3,2х1,2
  • Тип монтажа поверхностный монтаж (СМД)
  • Форма сигнала LVPECL
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1 Не подключен или «1» - включен, «0» - выключен
  • 2 Технологический, не подключается
  • 3 Общий
  • 4 Выход
  • 5 Комплементарный выход
  • 6 + Uп
закрыть

Изделие добавлено в корзину

Габаритные размеры

Внешний вид

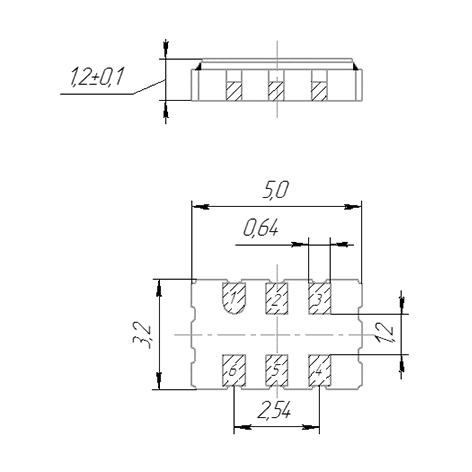

ГК406-П-Е-01 - габаритные размеры
ГК406-П-Е-01
закрыть ГК406-П-Е-01

Пример условного обозначения: ГК406-П-Е-01-15БМ-16,384М-3,3-Т КПГФ.433526.084 ТУ

Тип генератора ГК406-П-Е-01
Точность настройки 15
Интервал температур при эксплуатации Б
Температурная нестабильность частоты в интервале температур при эксплуатации М
Номинальная частота, МГц 16,384М
Напряжение питания, В 3,3
Тристабильный выходной буфер (по требованию) Т

Электрические параметры

Параметр Значение
Диапазон номинальных частот, МГц от 6,25 до 400
Выходной сигнал LVPECL
Нагрузочная способность генератора, Ом 50
Параметры выходного сигнала:
уровень логического нуля, В, не более Uп-1,62
уровень логической единицы, В, не менее Uп-1,03
Скважность, %, не более 50 ± 10 %
Длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более: 0,6
Напряжение питания, В 2,5 ± 10 %; 3,3 ± 10 %
Выходное дифференциальное напряжение, мВ, е менее: 400
Нестабильность частоты генератора от напряжения питания на ± 10 % от номинального значения, ×10-6, не более ±3
Потребляемый ток, мА, не более, в диапазоне частот:
при Uпит = 2,5 В; 61
при Uпит = 3,3 В; 66

Точность настройки, х10-6

± 2,5 (10)
± 5 (11)
± 7,5 (12)
± 10 (13)
± 15 (14)
± 20 (15)
± 30 (16)

Стойкость генераторов к воздействию внешних факторов

Параметр Значение
Стойкость генераторов к воздействию механических факторов соответствует группе М6 ГОСТ 25467
Стойкость генераторов к воздействию климатических факторов соответствует категории УХЛ 2.1 ГОСТ 25467
Генераторы герметизированы
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 15 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет.

Примечания:

Параметры генераторов могут быть изменены под конкретные требования Заказчика.

Интервал температур при эксплуатации

Интервал температур при эксплуатации, ˚С Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
± 10 (И) ± 15 (К) ± 20 (Л) ± 25 (М) ± 30 (Н) ± 40 (П) ± 50 (Р)
-10…+60 (А) + + + + + + +
-30…+60 (Е) - + + + + + +
-30…+70 (П) - + + + + + +
-30…+85 (Р) - + + + + + +
-40…+70 (Б) - + + + + + +
-40…+85 (С) - + + + + + +
-60…+70 (В) - - - + + + +
-60…+85 (Г) - - - + + + +

Генератор пьезоэлектрический кварцевый простой
