Генератор пьезоэлектрический кварцевый простой ГК406-П-01
Генератор пьезоэлектрический кварцевый простой ГК406-П-01 изготавливается в соответствии с КПГФ.433526.084 ТУ в корпусе СМД7
Основные параметры
Номер и назначение вывода

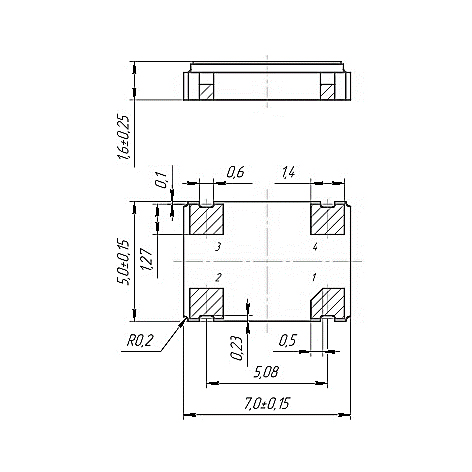

Габаритные размеры
Внешний вид
Пример условного обозначения: ГК406-П-01-15БМ-16,384М-3,3-15-Т КПГФ.433526.084 ТУ
Тип генератора | ГК406-П-01 |
Точность настройки | 15 |
Интервал температур при эксплуатации | Б |
Температурная нестабильность частоты в интервале температур при эксплуатации | М |
Номинальная частота, МГц | 16,384М |
Напряжение питания, В | 3,3 |
Нагрузка, пФ | 15 |
Тристабильный выходной буфер (по требованию) | Т |
Электрические параметры
Параметр | Значение |
Диапазон номинальных частот, МГц | от 0,02 до 180 |
Нагрузочная способность генератора | 5 ТТЛШ, 15 пФ, 30 пФ |
Выходной сигнал | КМОП |
Параметры выходного сигнала: | |
уровень логического нуля, В, не более | 0,15 Uп |
уровень логической единицы, В, не менее | 0,75 Uп |
Скважность, %, не более | 50 ± 10 % |
Длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более | 5 |
Напряжение питания, В | 3,3 ± 10 %; 5 ± 10 % |
Нестабильность частоты генератора от напряжения питания на ± 10 % от номинального значения, ×10-6, не более | ± 3 |
Потребляемый ток, мА, не более: | |
для Cн = 15 пФ: | |
для fном до 60 000 кГц включ. | 10 |
для fном св. 60 000 кГц до 125 000 кГц | 20 |
для fном св. 125 000 кГц | 30 |
для Cн = 30 пФ: | |
для fном до 60 000 кГц включ. | 15 |
для fном св. 60 000 кГц до 125 000 кГц | 22 |
для fном св. 125 000 кГц | 32 |
Точность настройки, х10-6
± 2,5 | (10) |
± 5 | (11) |
± 7,5 | (12) |
± 10 | (13) |
± 15 | (14) |
± 20 | (15) |
± 30 | (16) |
Стойкость генераторов к воздействию внешних факторов
Параметр | Значение |
Стойкость генераторов к воздействию механических факторов | соответствует группе М6 ГОСТ 25467 |
Стойкость генераторов к воздействию климатических факторов | соответствует категории УХЛ 2.1 ГОСТ 25467 |
Генераторы герметизированы | |
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 15 лет. | |
Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет. |
Примечания:
Примечание – Параметры генераторов могут быть изменены под конкретные требования Заказчика.
Интервал температур при эксплуатации
Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | ||||||
± 10 (И) | ± 15 (К) | ± 20 (Л) | ± 25 (М) | ± 30 (Н) | ± 40 (П) | ± 50 (Р) | |
-10…+60 (А) | + | + | + | + | + | + | + |
-30…+60 (Е) | - | + | + | + | + | + | + |
-30…+70 (П) | - | + | + | + | + | + | + |
-30…+85 (Р) | - | + | + | + | + | + | + |
-40…+70 (Б) | - | + | + | + | + | + | + |
-40…+85 (С) | - | + | + | + | + | + | + |
-60…+70 (В) | - | - | - | + | + | + | + |
-60…+85 (Г) | - | - | - | + | + | + | + |
