Генератор пьезоэлектрический термокомпенсированный ГК371-ТК-04
Генератор пьезоэлектрический термокомпенсированный ГК371-ТК-04 изготавливается в соответствии с КПГФ.433531.075ТУ в корпусе СМД7
Основные параметры
Номер и назначение вывода
Габаритные размеры

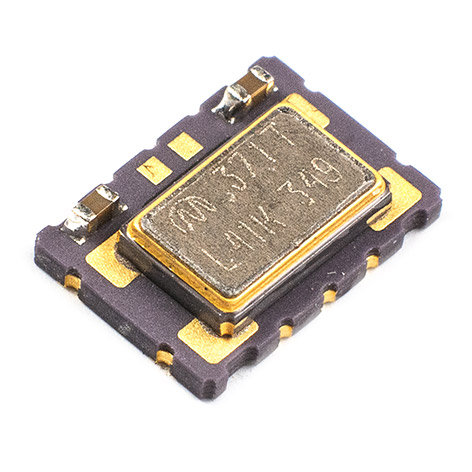

Внешний вид
Пример условного обозначения: ГК371-ТК-04-АЕ-30М-3,3С КПГФ.433531.075ТУ
| Тип генератора | ГК371-ТК-04 |
| Интервал температур при эксплуатации | А |
| Температурная нестабильность частоты в интервале температур при эксплуатации | Е |
| Подавление побочных сигналов (только для сигнала Синус) | 3 |
| Номинальная частота, МГц | 30М |
| Напряжение питания, В | 3,3 |
| Форма выходного сигнала (С – Синус, КМОП без обозначения) | С |
Электрические параметры
| Параметр | Значение |
| Диапазон номинальных частот, МГц | от 1,5 до 50 |
| Точность настройки, х10-6 | ±1 |
| Перестройка частоты, х10-6, не менее | ± (5...20)* |
| Управляющее напряжение, В: | 0 |
| Параметры выходного сигнала: | |
| форма сигнала | Синус |
| напряжение (по пикам), В, не менее | 0,8 |
| спектральная плотность фазовых шумов, дБ/Гц, не более: | |
| при отстройке 10 кГц | -144 |
| при отстройке 1 МГц | -(146...150) |
| форма сигнала | КМОП |
| уровень логической единицы, В, не менее | 0,9 Uп |
| уровень логического нуля, В, не более | 0,1 Uп |
| скважность, % | 50 ± 5 |
| длительность фронта нарастания и спада, нс, не более | 3 |
| Напряжение питания, В | 1,8 ± 5 %; 2,5 ± 5 %; 2,7 ± 5 %; 3,0 ± 5 %; 3,3 ± 5 %; 5,0 ± 5 %; |
| Изменение выходного напряжения при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более | ±5 |
| Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более | ± 0,2 |
| Нагрузка генератора: | |
| для сигнала Синус | 10±20% кОм; 10±20% пФ |
| для сигнала КМОП | 15±20% пФ |
| Потребляемый ток (для сигнала Синус), мА, не более: | |
| для fн до 5 МГц включ. | 1 |
| для fн св. 5 до 20 МГц включ. | 4 |
| для fн св. 20 МГц | 20 |
| Потребляемый ток (для сигнала КМОП), мА, не более: | |
| для fн до 5 МГц включ. | 3 |
| для fн св. 5 до 20 МГц включ. | 6 |
| для fн св. 20 МГц | 38 |
Стойкость генераторов к воздействию внешних факторов
| Параметр | Значение |
| Стойкость генераторов к воздействию механических, климатических и биологических факторов | соответствует группе 4У ГОСТ РВ 20.39.414.1 |
| Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
| характеристика 7.И1, 7.И7 | не менее 3УС |
| характеристика 7.И6 | не менее 4УС |
| характеристика 7.И8 | не менее 0,01×1УС |
| характеристика 7.С1 | не менее 10×5УС |
| характеристика 7.С4 | не менее 0,2×5УС |
| характеристика 7.К1 | не менее 1К |
| характеристика 7.К4 | не менее 0,07×1К |
| Время потери работоспособности | не более 10 мс |
| Генераторы герметизированы | |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
Примечания: 1. *-Уточняется при заказе в зависимости от номинальной частоты. 2. Параметры генераторов могут быть изменены под конкретные требования Заказчика.
Интервал температур при эксплуатации
| Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | ||||||
| ± 2,0 (Д1) | ± 2,5 (Е) | ± 3,0 (Е1) | ± 5,0 (Ж) | ± 7,5 (Ж1) | ± 10 (И) | ||
| -0…+50 (Л) | + | + | + | + | + | + | |
| 0…+70 (К) | + | + | + | + | + | + | |
| -10…+60 (А) | + | + | + | + | + | + | |
| -30…+60 (Е) | + | + | + | + | + | + | |
| -30…+70 (П) | + | + | + | + | + | + | |
| -30…+85 (Р) | + | + | + | + | + | + | |
| -40…+70 (Б) | + | + | + | + | + | + | |
| -40…+85 (С) | + | + | + | + | + | + | |
| -60…+85 (Г) | - | - | - | + | + | + | |
