Генератор пьезоэлектрический термокомпенсированный ГК367-ТК-01

Генератор пьезоэлектрический термокомпенсированный ГК367-ТК-01

Генератор пьезоэлектрический термокомпенсированный ГК367-ТК-01 изготавливается в соответствии с КПГФ.433531.074ТУ в корпусе СМД5

Основные параметры

  • Диапазон частот, МГц от 0,625 до 50
  • ДхШхВ, мм 5х3,2х1,7
  • Тип монтажа поверхностный монтаж (СМД)
  • Форма сигнала КМОП
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1 Не подключен или «1» - включен, «0» - выключен
  • 2 Общий
  • 3 Выход
  • 4 Питание
закрыть

Изделие добавлено в корзину

Габаритные размеры

Внешний вид

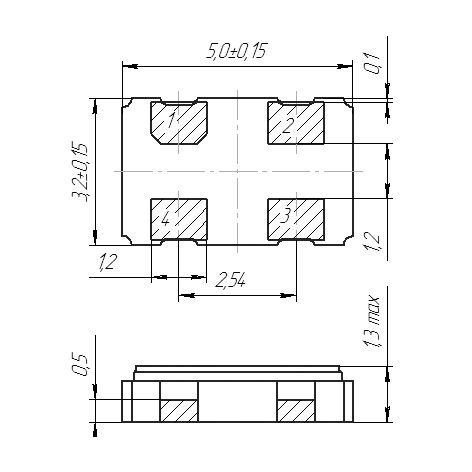

ГК367-ТК-01 - габаритные размеры
ГК367-ТК-01
закрыть ГК367-ТК-01

Пример условного обозначения: ГК367-ТК-01-АГ-30М-3,3-Б КПГФ.433531.074ТУ

Тип генератора ГК367-ТК-01
Интервал температур при эксплуатации А
Температурная нестабильность частоты в интервале температур при эксплуатации Г
Номинальная частота, МГц 30М
Напряжение питания, В 3,3
Относительное изменение рабочей частоты Б

Электрические параметры

Параметр Значение
Диапазон номинальных частот, МГц от 0,625 до 50
Точность настройки, х10-6 ± 1, ± 0,5*
Параметры выходного сигнала:
форма сигнала КМОП
уровень логической единицы, В, не менее 0,9 Uп
уровень логического нуля, В, не более 0,1 Uп
скважность, % 50 ± 5
длительность фронта нарастания и спада, нс, не более 3
спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц -(145...146)
Напряжение питания, В 2,7 ± 5 %; 3,0 ± 5 %; 3,3 ± 5 %; 5,0 ± 5 %;
Изменение выходного напряжения при изменении нагрузки на ± 20% от номинального значения, ×10 6, не более ± 5
Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 0,2
Нагрузка генератора, пФ 15±20% пФ
Потребляемый ток, мА, не более:
для fн до 20 МГц включ. 6
для fн св. 20 МГц до 50 МГц включ. 8,5

Стойкость генераторов к воздействию внешних факторов

Параметр Значение
Стойкость генераторов к воздействию механических факторов соответствует группе М6 ГОСТ 25467
Стойкость генераторов к воздействию климатических факторов соответствует категории УХЛ 2.1 ГОСТ 25467
Генераторы герметизированы
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 15 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет.

Примечания:

1. * - По запросу потребителя. 2. Параметры генераторов могут быть изменены под конкретные требования Заказчика.

Относительное изменение рабочей частоты

Вариант исполнения Относительное изменение рабочей частоты, ×10-6, не более
за первый год работы при эксплуатации(в течение наработки) при хранении (в течение срока сохраняемости)
А ± 0,5 ± 2,0 ± 2,0
Б ± 1,0 ± 3,0 ± 3,0
Без обозначения ± 3,0 ± 7,0 ± 7,0

Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6

Интервал температур при эксплуатации, ˚С Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
±0,1
(В)		 ±0,14
(В1)		 ±0,2
(В4)		 ±0,28
(В2)		 ±0,3
(В3)		 ±0,35
(В5)		 ±0,5
(Г)		 ±0,75
(Г2)		 ±1,0
(Д)		 ±1,3
(Д2)		 ±1,5
(Г1)		 ±1,75
(Д3)		 ±2,0
(Д1)		 ±2,5
(Е)		 ±3,0
(Е1)		 ±3,5
(Е2)		 ±4,0
(Е3)		 ±5,0
(Ж)		 ±6,0
(Ж2)		 ±7,5
(Ж1)		 ±10,0
(И)
0…+50 (Л) + + + + + + + + + + + + + + + + + + + + +
0…+70 (К) + + + + + + + + + + + + + + + + + + + + +
-10…+60 (А) - + + + + + + + + + + + + + + + + + + + +
-30…+50 (Т) - - + + + + + + + + + + + + + + + + + + +
-30…+60 (Е) - - - + + + + + + + + + + + + + + + + + +
-30…+70 (П) - - - + + + + + + + + + + + + + + + + + +
-30…+85 (Р) - - - - + + + + + + + + + + + + + + + + +
-40…+70 (Б) - - - - + + + + + + + + + + + + + + + + +
-40…+85 (С) - - - - + + + + + + + + + + + + + + + + +
-50…+70 (В1) - - - - - - - - + + + + + + + + + + + + +
-60…+70 (В) - - - - - - - - + + + + + + + + + + + + +
-60…+85 (Г) - - - - - - - - - - + + + + + + + + + + +
