Генератор пьезоэлектрический кварцевый простой ГК308-П-Т-М
Генератор пьезоэлектрический кварцевый простой ГК308-П-Т-М изготавливается в соответствии с КПГФ.433526.061 ТУ в корпусе DIL-8
Основные параметры
Номер и назначение вывода
Габаритные размеры

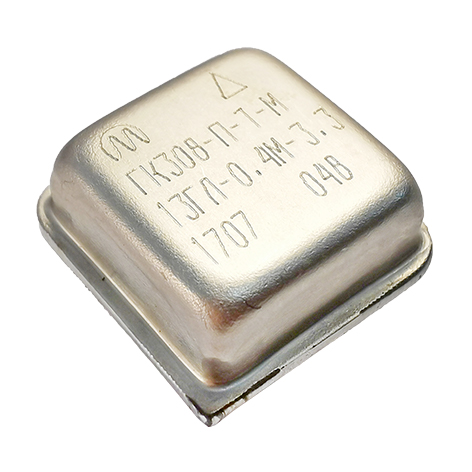

Внешний вид
Пример условного обозначения: ГК308-П-Т-М-15БМ-А3-54М-5 КПГФ.433526.061 ТУ
| Тип генератора | ГК308-П-Т-М |
| Точность настройки | 15 |
| Интервал температур при эксплуатации | Б |
| Температурная нестабильность частоты в интервале температур при эксплуатации | М |
| Сопротивление нагрузки | А |
| Подавление побочных сигналов | 3 |
| Номинальная частота, МГц | 54М |
| Напряжение питания, В | 5 |
Электрические параметры
| Параметр | Значение |
| Диапазон номинальных частот, МГц: | |
| при напряжении питания 3,3 В | от 1 до 360 |
| при напряжении питания 5В | от 1 до 480 |
| Выходное напряжение эффективное, мВ, не менее: | |
| при напряжении питания 5 В: | |
| для fном до 160 МГц включ. | 800 |
| для fном св. 160 МГц | 350 |
| при напряжении питания 3,3 В: | |
| для fном до 120 МГц включ. | 600 |
| для fном св. 160 МГц | 200 |
| Напряжение питания, В | 5 ± 5 %; 3,3 ± 5 %; |
| Нестабильность частоты генератора от напряжения питания на ± 5 % от номинального значения, ×10-6, не более | ± 1 |
| Потребляемый ток, мА, не более | 20 |
Точность настройки, х10-6
| ± 5 | (11) |
| ± 7,5 | (12) |
| ± 10 | (13) |
| ± 15 | (14) |
| ± 20 | (15) |
| ± 30 | (16) |
Сопротивление нагрузки, Ом
| 50 | (А) |
| 1000 | (Б) |
Подавление побочных сигналов, дБ
| не нормируется | (1) |
| -20 | (2) |
| -30 | (3) |
| -40 | (4) |
Стойкость к внешним воздействующим факторам
| Параметр | Значение |
| Синусоидальная вибрация | |
| Диапазон частот, Гц | 1-500 |
| Амплитуда ускорения, g | 10 |
| Механический удар одиночного действия | |
| Пиковое ударное ускорение, g | 150 |
| Механический удар многократного действия | |
| Пиковое ударное ускорение, g | 40 |
| Генератор герметизирован |
Примечания:
1. Генераторы ГК308-П-Т, ГК308-П-Т-М имеют на выходе трехстабильный буфер (при подаче на вход «1» уровня логической единицы – наличие генерации, при подаче на вход «1» уровня логического нуля – генерация отсутствует, при этом выход у генератора высокоимпедансный). 2. Параметры генераторов могут быть изменены под конкретные требования Заказчика.
Интервал температур при эксплуатации
| Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | ||||||
| ± 10 (И) | ± 15 (К) | ± 20 (Л) | ± 25 (М) | ± 30 (Н) | ± 40 (П) | ± 50 (Р) | |
| - 10…+60 (А) | + | + | + | + | + | + | + |
| - 30…+60 (Е) | - | + | + | + | + | + | + |
| - 30…+70 (П) | - | + | + | + | + | + | + |
| - 30…+85 (Р) | - | + | + | + | + | + | + |
| - 40…+70 (Б) | - | + | + | + | + | + | + |
| - 40…+85 (С) | - | + | + | + | + | + | + |
| - 60…+70 (В) | - | - | - | + | + | + | + |
| - 60…+85 (Г) | - | - | - | + | + | + | + |
