Генератор пьезоэлектрический кварцевый простой ГК308-П-М

Генератор пьезоэлектрический кварцевый простой ГК308-П-М изготавливается в соответствии с КПГФ.433526.061 ТУ в корпусе DIL-8

Основные параметры

Диапазон частот, МГц от 1 до 480
ДхШхВ, мм 12,6х12,6х4,8
Тип монтажа монтаж в отверстия печатной платы
Форма сигнала Синус
Категория качества «ОТК»

Номер и назначение вывода

1 Не подключен
7 Общий
8 Выход
14 + U_п

Изделие добавлено в корзину

Габаритные размеры

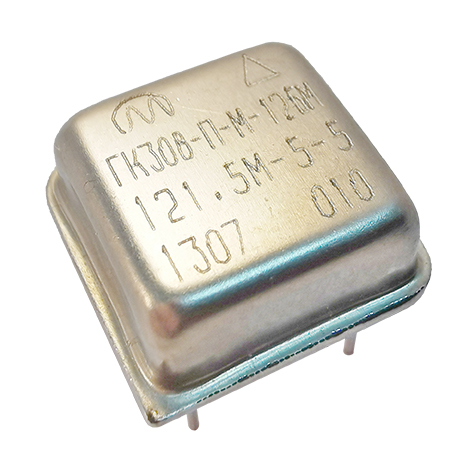

Внешний вид

Пример условного обозначения: ГК308-П-М-15БМ-А3-54М-5 КПГФ.433526.061 ТУ

Тип генератора	ГК308-П-М
Точность настройки	15
Интервал температур при эксплуатации	Б
Температурная нестабильность частоты в интервале температур при эксплуатации	М
Сопротивление нагрузки	А
Подавление побочных сигналов	3
Номинальная частота, МГц	54М
Напряжение питания, В	5

Электрические параметры

Параметр	Значение
Диапазон номинальных частот, МГц:
при напряжении питания 3,3 В	от 1 до 360
при напряжении питания 5В	от 1 до 480
Выходное напряжение эффективное, мВ, не менее:
при напряжении питания 5 В:
для f_ном до 160 МГц включ.	800
для f_ном св. 160 МГц	350
при напряжении питания 3,3 В:
для f_ном до 120 МГц включ.	600
для f_ном св. 160 МГц	200
Напряжение питания, В	5 ± 5 %; 3,3 ± 5 %;
Нестабильность частоты генератора от напряжения питания на ± 5 % от номинального значения, ×10^-6, не более	± 1
Потребляемый ток, мА, не более	20

Точность настройки, х10^-6

± 5	(11)
± 7,5	(12)
± 10	(13)
± 15	(14)
± 20	(15)
± 30	(16)

Сопротивление нагрузки, Ом

50	(А)
1000	(Б)

Подавление побочных сигналов, дБ

не нормируется	(1)
-20	(2)
-30	(3)
-40	(4)

Стойкость к внешним воздействующим факторам

Параметр	Значение
Синусоидальная вибрация
Диапазон частот, Гц	1-500
Амплитуда ускорения, g	10
Механический удар одиночного действия
Пиковое ударное ускорение, g	150
Механический удар многократного действия
Пиковое ударное ускорение, g	40
Генератор герметизирован

Примечания:

Параметры генераторов могут быть изменены под конкретные требования Заказчика.

Интервал температур при эксплуатации

Интервал температур при эксплуатации, ˚С	Температурная нестабильность частоты в интервале температур при эксплуатации, х10^-6
Интервал температур при эксплуатации, ˚С	± 10 (И)	± 15 (К)	± 20 (Л)	± 25 (М)	± 30 (Н)	± 40 (П)	± 50 (Р)
- 10…+60 (А)	+	+	+	+	+	+	+
- 30…+60 (Е)	-	+	+	+	+	+	+
- 30…+70 (П)	-	+	+	+	+	+	+
- 30…+85 (Р)	-	+	+	+	+	+	+
- 40…+70 (Б)	-	+	+	+	+	+	+
- 40…+85 (С)	-	+	+	+	+	+	+
- 60…+70 (В)	-	-	-	+	+	+	+
- 60…+85 (Г)	-	-	-	+	+	+	+
