Генератор пьезоэлектрический управляемый напряжением ГК304-УН-Л-01 изготавливается в соответствии с КПГФ.433533.055ТУ в корпусе СМД5

Основные параметры

  • Диапазон частот, МГц от 30 до 250
  • ДхШхВ, мм 5х3,2х1,2
  • Тип монтажа поверхностный монтаж (СМД)
  • Форма сигнала LVDS
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1 Напряжение управления
  • 2 Не подключается или управление выходным буфером: «1» - вкл. выходной сигнал «0» - выкл. (высокий импеданс)
  • 3 Общий
  • 4 Выход
  • 5 Не подключается
  • 6 Питание
закрыть

Изделие добавлено в корзину

Габаритные размеры

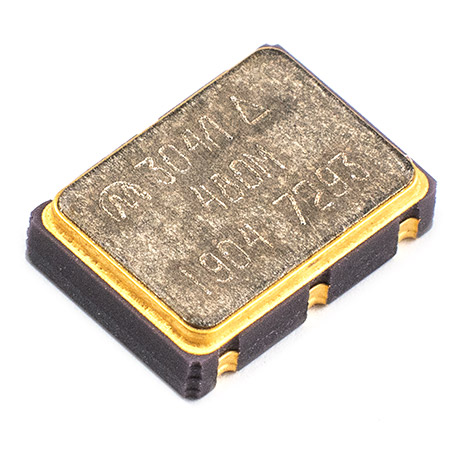

Внешний вид

ГК304-УН-Л-01 - габаритные размеры
ГК304-УН-Л-01
закрыть ГК304-УН-Л-01

Пример условного обозначения: ГК303-УН-Л-01-7-15ГР-100М КПГФ.433533.055ТУ

Тип генератора ГК303-УН-Л-01
Перестройка частоты 7
Точность настройки 15
Интервал температур при эксплуатации Г
Температурная нестабильность частоты в интервале температур при эксплуатации Р
Номинальная частота, МГц 100М

Электрические параметры

Параметр Значение
Диапазон номинальных частот, МГц от 30 до 250
Выходной сигнал LVDS
Параметры выходного сигнала:
уровень логической единицы, В, не менее Uп-1,95
уровень логического нуля, В, не более Uп-2,25
скважность, % 50 ± 10
длительность фронта нарастания и спада, нс, не более 1,0
Выходное дифференциальное напряжение, мВ, не менее 247
Нагрузка генератора, Ом 100
Напряжение управления, В 0…Uп
Напряжение питания, В 3,3 ± 5%
Нелинейность характеристики управления, %, не хуже ± 10
Спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц, не более -110...-150
Нестабильность частоты при изменении напряжения питания на ± 5 %, ×10-6, не более ± 2
Потребляемый ток, мА, не более, в диапазоне частот:
от 30 до 96 МГц включ. 65
св. 96 МГц 100

Перестройка частоты, х10-6

± 20 (1)
± 50 (2)
± 80 (3)
± 100 (4)
± 120 (5)
± 150 (6)
± 180 (7)
± 200 (8)
± 250 (9)
± 300 (10)

Точность настройки, х10-6

± 5 (11)
± 7,5 (12)
± 10 (13)
± 15 (14)
± 20 (15)
± 30 (16)
± 50 (20)

Стойкость генераторов к воздействию внешних факторов

Параметр Значение
Стойкость генераторов к воздействию механических факторов соответствует группе М6 ГОСТ 25467
Стойкость генераторов к воздействию климатических факторов соответствует категории УХЛ 1.1 ГОСТ 25467
Генераторы герметизированы
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 25 000 ч в пределах срока службы 15 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет.

Примечания:

1. Параметры генераторов могут быть изменены под конкретные требования Заказчика. 2. По согласованию с потребителем, возможна поставка генераторов с напряжением питания (2,5 ± 5%) В или (3 ± 5%) В.

Интервал температур при эксплуатации

Интервал температур при эксплуатации, ˚С Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
± 5 (Ж) ± 10 (И) ± 15 (К) ± 20 (Л) ± 25 (М) ± 30 (Н) ± 40 (П) ± 50 (Р) ± 80 (Р1) ± 100 (С)
0…+50 (Л) + + + + + + + + + +
0…+70 (К) + + + + + + + + + +
-10…+50 (М) - + + + + + + + + +
-10…+60 (А) - + + + + + + + + +
-10…+70 (Н) - + + + + + + + + +
-30…+60 (Е) - - + + + + + + + +
-30…+70 (П) - - + + + + + + + +
-30…+85 (Р) - - + + + + + + + +
-40…+70 (Б) - - + + + + + + + +
-40…+85 (С) - - + + + + + + + +
-60…+85 (Г) - - - - - + + + + +
