генераторы пьезоэлектрические управляемые напряжением ГК304-УН-02
Генератор пьезоэлектрический управляемый напряжением ГК304-УН-02 изготавливается в соответствии с КПГФ.433533.055ТУ в корпусе DIL-14
Основные параметры
Номер и назначение вывода
Габаритные размеры

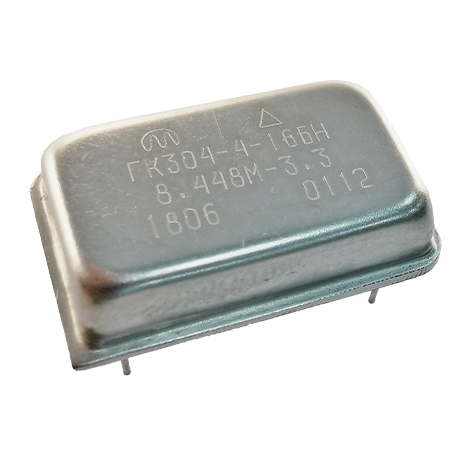

Внешний вид
Пример условного обозначения: ГК304-УН-02-7-15ГР-100М-5 КПГФ.433533.055ТУ
Тип генератора | ГК304-УН-02 |
Перестройка частоты | 7 |
Точность настройки | 15 |
Интервал температур при эксплуатации | Г |
Температурная нестабильность частоты в интервале температур при эксплуатации | Р |
Номинальная частота, МГц | 100М |
Напряжение питания | 5 |
Электрические параметры
Параметр | Значение |
Диапазон номинальных частот, МГц | |
при Сн = 15 пФ | от 0,75 до 300 |
при Сн = 2 пФ | от 300 до 800 |
Выходной сигнал | КМОП |
Параметры выходного сигнала: | |
уровень логической единицы, В, не менее | 0,9 Uп |
уровень логического нуля, В, не более | 0,1 Uп |
скважность, % | 50 ± 5 |
длительность фронта нарастания и спада, нс, не более | 3 |
Нагрузка генератора, пФ | 2; 15 |
Напряжение управления, В | 0…Uп |
Напряжение питания, В | 3,3 ± 5%; 5,0 ± 5% |
Нелинейность характеристики управления, %, не хуже | ± 10 |
Спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц, не более | -110...-150 |
Нестабильность частоты при изменении напряжения питания на ± 5 %, ×10-6, не более | ± 5 |
Потребляемый ток, мА, не более, в диапазоне частот: | |
от 0,75 до 24 МГц включ. | 15 |
св. 24 до 96 МГц включ. | 30 |
св. 96 до 700 МГц включ. | 40 |
св. 700 МГц | 50 |
Перестройка частоты, х10-6
± 20 | (1) |
± 50 | (2) |
± 80 | (3) |
± 100 | (4) |
± 120 | (5) |
± 150 | (6) |
± 180 | (7) |
± 200 | (8) |
± 250 | (9) |
± 300 | (10) |
± 400 | (16) |
± 500 | (11) |
Точность настройки, х10-6
± 5 | (11) |
± 7,5 | (12) |
± 10 | (13) |
± 15 | (14) |
± 20 | (15) |
± 30 | (16) |
± 50 | (20) |
Стойкость генераторов к воздействию внешних факторов
Параметр | Значение |
Стойкость генераторов к воздействию механических факторов | соответствует группе М6 ГОСТ 25467 |
Стойкость генераторов к воздействию климатических факторов | соответствует категории УХЛ 1.1 ГОСТ 25467 |
Генераторы герметизированы | |
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 25 000 ч в пределах срока службы 15 лет. | |
Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет. |
Примечания:
1. Параметры генераторов могут быть изменены под конкретные требования Заказчика. 2. По согласованию с потребителем, возможна поставка генераторов с напряжением питания (2,5 ± 5%) В или (3 ± 5%) В. 3. По согласованию с потребителем, пределы перестройки частоты могут быть расширены до ± 1500×10-6.
Интервал температур при эксплуатации
Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | |||||||||
± 5 (Ж) | ± 10 (И) | ± 15 (К) | ± 20 (Л) | ± 25 (М) | ± 30 (Н) | ± 40 (П) | ± 50 (Р) | ± 80 (Р1) | ± 100 (С) | |
0…+50 (Л) | + | + | + | + | + | + | + | + | + | + |
0…+70 (К) | + | + | + | + | + | + | + | + | + | + |
-10…+50 (М) | - | + | + | + | + | + | + | + | + | + |
-10…+60 (А) | - | + | + | + | + | + | + | + | + | + |
-10…+70 (Н) | - | + | + | + | + | + | + | + | + | + |
-30…+60 (Е) | - | - | + | + | + | + | + | + | + | + |
-30…+70 (П) | - | - | + | + | + | + | + | + | + | + |
-30…+85 (Р) | - | - | + | + | + | + | + | + | + | + |
-40...+70 (Б) | - | - | + | + | + | + | + | + | + | + |
-40…+85 (С) | - | - | - | + | + | + | + | + | + | + |
-60…+85 (Г) | - | - | - | - | - | + | + | + | + | + |
