ГЕНЕРАТОР пьезоэлектрический УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ ГК303-УН-04-С
Генератор изготавливается в соответствии с КПГФ.433533.054ТУ в корпусе 12,7×12,7×4,3 мм
Основные параметры
Номер и назначение вывода

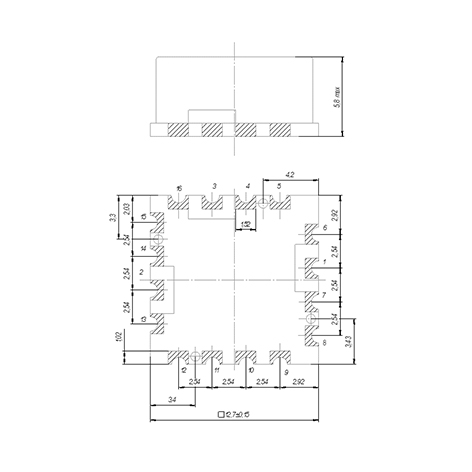

Габаритные размеры

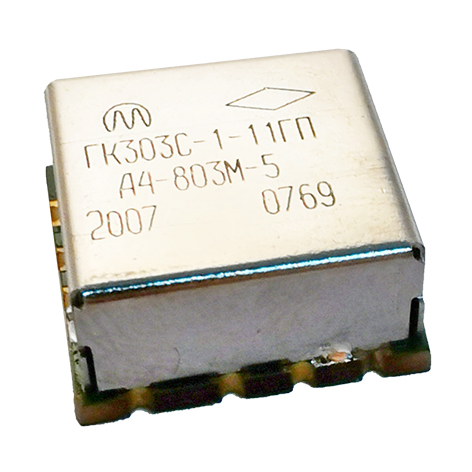

Внешний вид
Пример условного обозначения: ГК303-УН-04-С-7-15ГР-А3-100М-5 КПГФ.433533.054ТУ
Тип генератора | ГК303-УН-04-С |
Перестройка частоты | 7 |
Точность настройки | 15 |
Интервал температур при эксплуатации | Г |
Температурная нестабильность частоты в интервале температур при эксплуатации | Р |
Сопротивление нагрузки | А |
Подавление побочных сигналов | 3 |
Номинальная частота, МГц | 100М |
Напряжение питания | 5 |
Электрические параметры
Параметр | Значение |
Диапазон номинальных частот, МГц | от 2 до 2 500 |
Выходной сигнал | Синус |
Параметры выходного сигнала: мощность выходного сигнала, дБм | от 0 до +10 |
Напряжение управления, В | 0…Uпит |
Напряжение питания, В | 3,3 ± 5%; 5,0 ± 5% |
Нелинейность характеристики управления, %, не хуже | ± 10 |
Спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц, не более | -110...-150 |
Нестабильность частоты при изменении напряжения питания на ± 5 %, ×10-6, не более | ± 5 |
Потребляемый ток, мА, для частот: | |
до 1300 МГц, не более | 30 |
св. 1300 МГц, не более | 40 |
Сопротивление нагрузки
50 Ом | (А) |
Подавление побочных сигналов, дБ
Не нормируется | (1) |
- 20 | (2) |
- 30 | (3) |
- 40 | (4) |
Точность настройки, х10-6
± 5 | (11) |
± 7,5 | (12) |
± 10 | (13) |
± 15 | (14) |
± 20 | (15) |
± 30 | (16) |
± 50 | (20) |
Перестройка частоты, х10-6
± 20 | (1) |
± 50 | (2) |
± 80 | (3) |
± 100 | (4) |
± 120 | (5) |
± 150 | (6) |
± 180 | (7) |
± 200 | (8) |
± 250 | (9) |
± 300 | (10) |
± 400 | (16) |
± 500 | (11) |
Стойкость генераторов к воздействию внешних факторов
Параметр | Значение |
Стойкость генераторов к воздействию механических, климатических и биологических факторов | соответствует группе 4У ГОСТ РВ 20.39.414.1. |
Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
характеристика 7.И1 | не менее 0,77×4УС |
характеристика 7.И2 – 7.И6 | не менее 4УС |
характеристика 7.И7 | не менее 0,48×4УС |
характеристика 7.И8 | не менее 0,03×1УС |
характеристика 7.С1 - 7.С3 | не менее 4УС |
характеристика 7.С4 | не менее 0,25×4УС |
характеристика 7.К1 | не менее 1К |
характеристика 7.К4 | не менее 0,06×1К |
Время потери работоспособности | не более 2 мс |
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет. | |
Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. Параметры генераторов могут быть изменены под конкретные требования Заказчика. 2. По согласованию с потребителем, возможна поставка генераторов с напряжением питания (2,5 ± 5%) В или (3 ± 5%) В. 3. По согласованию с потребителем, пределы перестройки частоты могут быть расширены до ±1500×10-6
Интервал температур при эксплуатации
Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | |||||||||
± 5 (Ж) | ± 10 (И) | ± 15 (К) | ± 20 (Л) | ± 25 (М) | ± 30 (Н) | ± 40 (П) | ± 50 (Р) | ± 80 (Р1) | ± 100 (С) | |
0…+50 (Л) | + | + | + | + | + | + | + | + | + | + |
0…+70 (К) | + | + | + | + | + | + | + | + | + | + |
-10…+50 (М) | - | + | + | + | + | + | + | + | + | + |
-10…+60 (А) | - | + | + | + | + | + | + | + | + | + |
-10…+70 (Н) | - | + | + | + | + | + | + | + | + | + |
-30…+60 (Е) | - | - | + | + | + | + | + | + | + | + |
-30…+70 (П) | - | - | + | + | + | + | + | + | + | + |
-30…+85 (Р) | - | - | + | + | + | + | + | + | + | + |
-40…+70 (Б) | - | - | + | + | + | + | + | + | + | + |
-40…+85 (С) | - | - | + | + | + | + | + | + | + | + |
-50…+70 (В1) | - | - | - | - | + | + | + | + | + | + |
-60…+70 (В) | - | - | - | - | - | + | + | + | + | + |
-60…+85 (Г) | - | - | - | - | - | + | + | + | + | + |
