Генератор пьезоэлектрический термокомпенсированный ГК285-УТК-08

Генератор пьезоэлектрический термокомпенсированный ГК285-УТК-08

Генератор пьезоэлектрический термокомпенсированный ГК285-УТК-08 изготавливается в соответствии с КПГФ.433531.040ТУ в корпусе СМД7

Основные параметры

  • Диапазон частот, МГц от 1,5 до 64
  • ДхШхВ, мм 7х5х2,15
  • Тип монтажа поверхностный монтаж (СМД)
  • Форма сигнала КМОП; Clipped Sin;
  • Категория качества «ВП»

Номер и назначение вывода

  • 1 Не подключается
  • 2 I2C синхронизация (SCL)
  • 3 I2C данные (SDA)
  • 5 Общий
  • 6 Выход
  • 10 Питание
  • 4, 7, 8, 9 Технологические, не подключаются
закрыть

Изделие добавлено в корзину

Габаритные размеры

Внешний вид

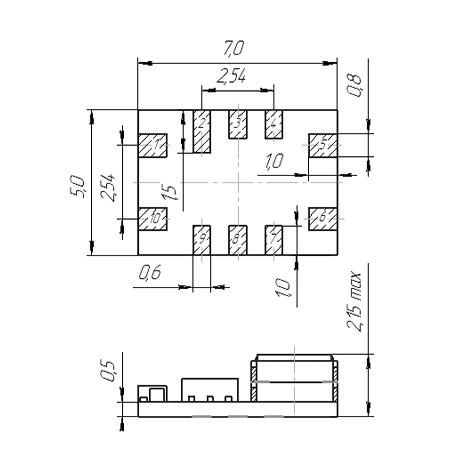

ГК285-УТК-08 - габаритные размеры
ГК285-УТК-08
закрыть ГК285-УТК-08

Пример условного обозначения: ГК285-УТК-08-АГ-30М-3,3С1-Б КПГФ.433531.040ТУ

Тип генератора ГК285-УТК-08
Интервал температур при эксплуатации А
Температурная нестабильность частоты в интервале температур при эксплуатации Г
Нагрузка генераторов с выходным сигналом Синус А
Номинальная частота, МГц 30М
Напряжение питания, В 3,3
Форма выходного сигнала (С1 – Clipped Sin, КМОП без обозначения) С1
Относительное изменение рабочей частоты Б

Электрические параметры

Параметр Значение
Диапазон номинальных частот, МГц от 1,5 до 64
Точность настройки, х10-6 ± 1
± 0,51)
Перестройка частоты, х10-6, не менее ± (5...20)2)
Управляющее напряжение, В: 0... Uп
Параметры выходного сигнала:
форма сигнала Clipped Sin
напряжение (по пикам), В, не менее 0,8
спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц: -(145...146)
форма сигнала КМОП
уровень логической единицы, В, не менее 0,9 Uп
уровень логического нуля, В, не более 0,1 Uп
скважность, % 50 ± 5
длительность фронта нарастания и спада, нс, не более 3
Напряжение питания, В 2,7 ± 5 %; 3,0 ± 5 %; 3,3 ± 5 %; 5,0 ± 5 %;
Изменение выходного напряжения при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ±5
Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 0,2
Нагрузка генератора:
для сигнала Clipped Sin 10±20% кОм; 10±20% пФ
для сигнала КМОП 15±20% пФ
Потребляемый ток (для сигнала Clipped Sin), мА, не более:
для fн до 20 МГц включ 4
для fн св. 20 МГц 20
Потребляемый ток (для сигнала КМОП), мА, не более:
для fн до 20 МГц включ. 6
для fн св. 20 МГц до 50 МГц включ. 8,5
для fн св. 50 МГц 28

Стойкость генераторов к воздействиям внешних факторов

Параметр Значение
Стойкость генераторов к воздействию механических, климатических и биологических факторов соответствует группе 4У ГОСТ РВ 20.39.414.1
Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К:
характеристика 7.И1, 7.И4, 7.И5 не менее 0,77×4УС
характеристика 7.И2, 7.И3, 7.И6, 7.И7 не менее 4УС
характеристика 7.И8 не менее 0,02×1УС
характеристика 7.С1 - 7.С3 не менее 4УС
характеристика 7.К1 не менее 1К
характеристика 7.К4 не менее 0,2×1К
Время потери работоспособности не более 2,5 мс
Генераторы герметизированы
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Примечания:

Примечания: 1. По запросу потребителя. 2. Уточняется при заказе в зависимости от номинальной частоты. 3. Для выходного сигнала КМОП значения нагрузки и подавления побочных сигналов не указываются. 4. Для выходного сигнала ClippedSin нагрузка составляет 10±20% кОм и 10±20% пФ и не указывается. 5. Параметры генераторов могут быть изменены подконкретные требования Заказчика.

Относительное изменение рабочей частоты

Вариант исполнения Относительное изменение рабочей частоты, ×10-6, не более
за первый год работы при эксплуатации(в течение наработки) при хранении (в течение срока сохраняемости)
А ± 0,5 ± 2,0 ± 2,0
Б ± 1,0 ± 3,0 ± 3,0
Без обозначения ± 3,0 ± 5,0 ± 5,0

Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6

Интервал температур при эксплуатации, ˚С Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
±0,1
(В)		 ±0,14
(В1)		 ±0,2
(В4)		 ±0,28
(В2)		 ±0,3
(В3)		 ±0,35
(В5)		 ±0,5
(Г)		 ±0,75
(Г2)		 ±1,0
(Д)		 ±1,3
(Д2)		 ±1,5
(Г1)		 ±1,75
(Д3)		 ±2,0
(Д1)		 ±2,5
(Е)		 ±3,0
(Е1)		 ±3,5
(Е2)		 ±4,0
(Е3)		 ±5,0
(Ж)		 ±6,0
(Ж2)		 ±7,5
(Ж1)		 ±10,0
(И)
0…+50 (Л) + + + + + + + + + + + + + + + + + + + + +
0…+70 (К) + + + + + + + + + + + + + + + + + + + + +
-10…+60 (А) - + + + + + + + + + + + + + + + + + + + +
-30…+50 (Т) - - + + + + + + + + + + + + + + + + + + +
-30…+60 (Е) - - - + + + + + + + + + + + + + + + + + +
-30…+70 (П) - - - + + + + + + + + + + + + + + + + + +
-30…+85 (Р) - - - - + + + + + + + + + + + + + + + + +
-40…+70 (Б) - - - - + + + + + + + + + + + + + + + + +
-40…+85 (С) - - - - + + + + + + + + + + + + + + + + +
-50…+70 (В1) - - - - - - - - + + + + + + + + + + + + +
-60…+70 (В) - - - - - - - - + + + + + + + + + + + + +
-60…+85 (Г) - - - - - - - - - - + + + + + + + + + + +

Генератор пьезоэлектрический термокомпенсированный
