Генератор пьезоэлектрический термокомпенсированный ГК285-ТК-02

Генератор пьезоэлектрический термокомпенсированный ГК285-ТК-02

Генератор пьезоэлектрический термокомпенсированный ГК285-ТК-02 изготавливается в соответствии с КПГФ.433531.040ТУ в корпусе DIL-14

Основные параметры

  • Диапазон частот, МГц от 1,5 до 480
  • ДхШхВ, мм 20,3х12,6х4,8
  • Тип монтажа монтаж в отверстия печатной платы
  • Форма сигнала КМОП; Синус; Clipped Sin;
  • Категория качества «ВП»

Номер и назначение вывода

  • 1 Подключается к общему проводнику
  • 2 Общий
  • 3 Выход
  • 4 Питание
закрыть

Изделие добавлено в корзину

Габаритные размеры

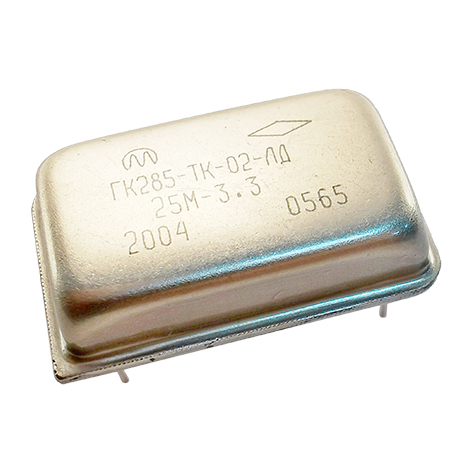

Внешний вид

ГК285-ТК-02 - габаритные размеры
ГК285-ТК-02
закрыть ГК285-ТК-02

Пример условного обозначения: ГК285-ТК-02-АГ-А3-30М-3,3С-Б КПГФ.433531.040ТУ

Тип генератора ГК285-ТК-02
Интервал температур при эксплуатации А
Температурная нестабильность частоты в интервале температур при эксплуатации Г
Нагрузка генераторов с выходным сигналом Синус А
Подавление побочных сигналов (только для сигнала Синус) 3
Номинальная частота, МГц 30М
Напряжение питания, В 3,3
Форма выходного сигнала (С1 – Clipped Sin; С – Синус; КМОП без обозначения) С
Относительное изменение рабочей частоты Б

Электрические параметры

Параметр Значение
Диапазон номинальных частот, МГц
для сигнала КМОП от 1,5 до 200
для сигнала Синус от 1,5 до 480
для сигнала Clipped Sin от 1,5 до 64
Точность настройки, х10-6 ±1; ± 0,5 1)
Перестройка частоты, х10-6, не менее ± (5...20) 2)
Управляющее напряжение, В: 0
Параметры выходного сигнала:
форма сигнала Синус, Clipped Sin
напряжение (по пикам), В, не менее 0,5 ... 0,8
спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц:
для fн до 40 МГц включ. -146
для fн св. 40 МГц до 64 МГц включ. -145
для fн св. 64 МГц до 150 МГц включ. -135
для fн св. 250 МГц -125

Стойкость генераторов к воздействию внешних факторов

Параметр Значение
Стойкость генераторов к воздействию механических, климатических и биологических факторов соответствует группе 4У ГОСТ РВ 20.39.414.1
Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К:
характеристика 7.И1, 7.И4, 7.И5 не менее 0,77×4УС
характеристика 7.И2, 7.И3, 7.И6, 7.И7 не менее 4УС
характеристика 7.И8 не менее 0,02×1УС
характеристика 7.С1 - 7.С3 не менее 4УС
характеристика 7.К1 не менее 1К
характеристика 7.К4 не менее 0,2×1К
Время потери работоспособности не более 2,5 мс
Генераторы герметизированы
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Примечания:

Примечания: 1. По запросу потребителя. 2. Уточняется при заказе в зависимости от номинальной частоты. 3. Для выходного сигнала КМОП значения нагрузки и подавления побочных сигналов не указываются. 4. Для выходного сигнала ClippedSin нагрузка составляет 10±20%кОми 10±20%пФ и не указывается. 5. Параметры генераторов могут быть изменены под конкретные требования Заказчика.

Нагрузка генераторов с выходным сигналом Синус

10±20% кОм
10±20% пФ		 Без обозначения
50 Ом (А)
1 кОм (Б)
5 кОм (В)

Подавление побочных сигналов, дБ

Не нормируется (1)
- 20 (2)
- 30 (3)
- 40 (4)
- 50 (5)
- 60 (6)

Относительное изменение рабочей частоты

Вариант исполнения Относительное изменение рабочей частоты, ×10-6, не более
за первый год работы при эксплуатации(в течение наработки) при хранении (в течение срока сохраняемости)
А ± 0,5 ± 2,0 ± 2,0
Б ± 1,0 ± 3,0 ± 3,0
Без обозначения ± 3,0 ± 5,0 ± 5,0

Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6

Интервал температур при эксплуатации, ˚С Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
±0,1
(В)		 ±0,14
(В1)		 ±0,2
(В4)		 ±0,28
(В2)		 ±0,3
(В3)		 ±0,35
(В5)		 ±0,5
(Г)		 ±0,75
(Г2)		 ±1,0
(Д)		 ±1,3
(Д2)		 ±1,5
(Г1)		 ±1,75
(Д3)		 ±2,0
(Д1)		 ±2,5
(Е)		 ±3,0
(Е1)		 ±3,5
(Е2)		 ±4,0
(Е3)		 ±5,0
(Ж)		 ±6,0
(Ж2)		 ±7,5
(Ж1)		 ±10,0
(И)
0…+50 (Л) + + + + + + + + + + + + + + + + + + + + +
0…+70 (К) + + + + + + + + + + + + + + + + + + + + +
-10…+60 (А) - + + + + + + + + + + + + + + + + + + + +
-30…+50 (Т) - - + + + + + + + + + + + + + + + + + + +
-30…+60 (Е) - - - + + + + + + + + + + + + + + + + + +
-30…+70 (П) - - - + + + + + + + + + + + + + + + + + +
-30…+85 (Р) - - - - + + + + + + + + + + + + + + + + +
-40…+70 (Б) - - - - + + + + + + + + + + + + + + + + +
-40…+85 (С) - - - - + + + + + + + + + + + + + + + + +
-50…+70 (В1) - - - - - - - - + + + + + + + + + + + + +
-60…+70 (В) - - - - - - - - + + + + + + + + + + + + +
-60…+85 (Г) - - - - - - - - - - + + + + + + + + + + +
