Генератор пьезоэлектрический кварцевый простой ГК261-П-С

Генератор пьезоэлектрический кварцевый простой ГК261-П-С

Генератор пьезоэлектрический кварцевый простой ГК261-П-С изготавливается в соответствии с КПГФ.433526.037 ТУ в корпусе и DIL-8

Основные параметры

  • Диапазон частот, МГц от 2 до 1000
  • ДхШхВ, мм 12,6x12,6x4,8
  • Тип монтажа в отверстия печатной платы
  • Форма сигнала Синус
  • Категория качества «ВП»

Номер и назначение вывода

  • 1 Не подключен или «1» - включен, «0» - выключен
  • 7 Общий
  • 8 Выход
  • 14 + Uп
закрыть

Изделие добавлено в корзину

Габаритные размеры

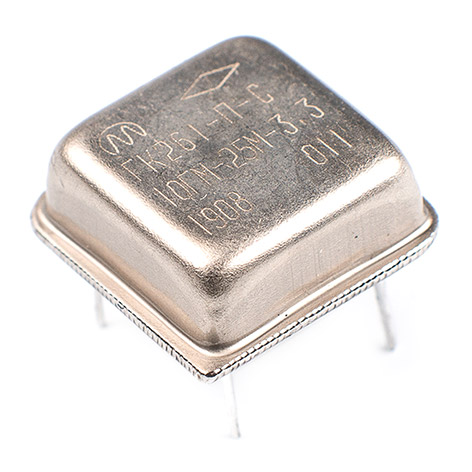

Внешний вид

ГК261-П-С - габаритные размеры
ГК261-П-С
закрыть ГК261-П-С

Пример условного обозначения: ГК261-П-С-15БМ-16,384М-3,3-Т КПГФ.433526.037 ТУ

Тип генератора ГК261-П-С
Точность настройки 15
Интервал температур при эксплуатации Б
Температурная нестабильность частоты в интервале температур при эксплуатации М
Номинальная частота, МГц 16,384М
Напряжение питания, В 3,3
Тристабильный выходной буфер (по требованию) Т

Электрические параметры

Параметр Значение
Диапазон номинальных частот, МГц от 2 до 1000
Нагрузочная способность генератора 50 Ом
Выходной сигнал Синус
Выходное напряжение эффективное, В, не менее 0,6
Напряжение питания, В 3,3* ± 10 %
5* ± 10 %
Нестабильность частоты генератора от напряжения питания на ± 10 % от номинального значения, ×10-6, не более ± 3
Потребляемый ток, мА, не более:
для fном до 121,5 МГц включ. 15
для fном св. 121,5 МГц до 200 МГц 25
для fном св. 200 МГц 45

Стойкость генераторов воздействию внешних факторов

Параметр Значение
Стойкость генераторов к воздействию механических, климатических и биологических факторов соответствует группе 4У ГОСТ РВ 20.39.414.1
Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К:
характеристика 7.И1 – 7.И7 не менее 2УС
характеристика 7.И8 не менее 0,12×2УС
характеристика 7.С4 не менее 0,2×5УС
характеристика 7.К1 не менее 1К
характеристика 7.К4 не менее 0,1×1К
Время потери работоспособности не более 100 мс.
Генераторы герметизированы
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее (100 000 ч)** в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Точность настройки, х10-6

± 2,5 10
± 5 11
± 7,5 12
± 10 13
± 15 14
± 20 15
± 30 16

Примечания:

1. Параметры генераторов могут быть изменены под конкретные требования Заказчика. 2. * - Возможно изготовление генераторов с напряжением питания в диапазоне от 1,8 до 3,3 В. 3. ** - Проводится работа по увеличению гамма-процентной наработки до отказа генераторов до 140 000 часов.

Интервал температур при эксплуатации

Интервал температур при эксплуатации, ˚С Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
± 10 (И) ± 15 (К) ± 20 (Л) ± 25 (М) ± 30 (Н) ± 40 (П) ± 50 (Р)
-10…+60 (А) + + + + + + +
-30…+60 (Е) - + + + + + +
-30…+70 (П) - + + + + + +
-30…+85 (Р) - + + + + + +
-40…+70 (Б) - + + + + + +
-40…+85 (С) - + + + + + +
-60…+70 (В) - - - + + + +
-60…+85 (Г) - - - + + + +
