Генератор пьезоэлектрический кварцевый простой ГК261-П-П
Генератор пьезоэлектрический кварцевый простой ГК261-П-П изготавливается в соответствии с КПГФ.433526.037 ТУ в корпусе СМД7
Основные параметры
Номер и назначение вывода

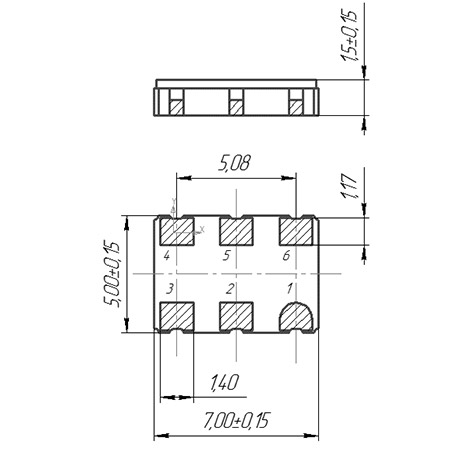

Габаритные размеры

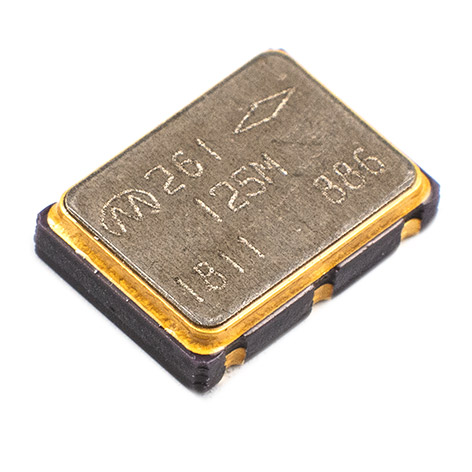

Внешний вид
Пример условного обозначения: ГК261-П-П-15БМ-16,384М-3,3-15-Т КПГФ.433526.037 ТУ
| Тип генератора | ГК261-П-П |
| Точность настройки | 15 |
| Интервал температур при эксплуатации | Б |
| Температурная нестабильность частоты в интервале температур при эксплуатации | М |
| Номинальная частота, МГц | 16,384М |
| Напряжение питания, В | 3,3 |
| Нагрузка, пФ | 15 |
| Тристабильный выходной буфер (по требованию) | Т |
Электрические параметры
| Параметр | Значение |
| Диапазон номинальных частот, МГц | от 0,008 до 200 |
| Нагрузочная способность генератора | 5 ТТЛШ, 15 пФ 30 пФ |
| Выходной сигнал | КМОП |
| Параметры выходного сигнала: | |
| уровень логического нуля, В, не более | 0,15 Uп |
| уровень логической единицы, В, не менее | 0,75 Uп |
| Скважность, %, не более | 50 ± 10 % |
| Длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более | 5 |
| Напряжение питания, В | 3,3* ± 10 % |
| Нестабильность частоты генератора от напряжения питания на ± 10 % от номинального значения, ×10-6, не более | ± 3 |
| Потребляемый ток, мА, не более: | |
| для Cн = 15 пФ: | |
| для fном до 60 000 кГц включ. | 10 |
| для fном св. 60 000 кГц до 125 000 кГц | 20 |
| для fном св. 125 000 кГц | 30 |
| для Cн = 30 пФ: | |
| для fном до 60 000 кГц включ. | 15 |
| для fном св. 60 000 кГц до 125 000 кГц | 22 |
| для fном св. 125 000 кГц | 32 |
Точность настройки, х10-6
| ± 2,5 | (10) |
| ± 5 | (11) |
| ± 7,5 | (12) |
| ± 10 | (13) |
| ± 15 | (14) |
| ± 20 | (15) |
| ± 30 | (16) |
Стойкость генераторов к воздействию внешних факторов
| Параметр | Значение |
| Стойкость генераторов к воздействию механических, климатических и биологических факторов | соответствует группе 4У ГОСТ РВ 20.39.414.1 |
| Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
| характеристика 7.И1 – 7.И7 | не менее 2УС |
| характеристика 7.И8 | не менее 0,12×2УС |
| характеристика 7.С1 | не менее 5УС |
| характеристика 7.С4 | не менее 0,2×5УС |
| характеристика 7.К1 | не менее 1К |
| характеристика 7.К4 | не менее 0,1×1К |
| Время потери работоспособности не более 100 мс. | |
| Генераторы герметизированы | |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее (100 000 ч)** в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. Параметры генераторов могут быть изменены под конкретные требования Заказчика. 2. * - Возможно изготовление генераторов с напряжением питания в диапазоне от 1,8 до 3,3 В. 3. ** - Проводится работа по увеличению гамма-процентной наработки до отказа генераторов до 140 000 часов.
Интервал температур при эксплуатации
| Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | ||||||
| ± 10 (И) | ± 15 (К) | ± 20 (Л) | ± 25 (М) | ± 30 (Н) | ± 40 (П) | ± 50 (Р) | |
| -10…+60 (А) | + | + | + | + | + | + | + |
| -30…+60 (Е) | - | + | + | + | + | + | + |
| -30…+70 (П) | - | + | + | + | + | + | + |
| -30…+85 (Р) | - | + | + | + | + | + | + |
| -40…+70 (Б) | - | + | + | + | + | + | + |
| -40…+85 (С) | - | + | + | + | + | + | + |
| -60…+70 (В) | - | - | - | + | + | + | + |
| -60…+85 (Г) | - | - | - | + | + | + | + |
