Генератор пьезоэлектрический кварцевый простой ГК261-П-Е
Генератор пьезоэлектрический кварцевый простой ГК261-П-Е изготавливается в соответствии с КПГФ.433526.037 ТУ в корпусе СМД7
Основные параметры
Номер и назначение вывода
Габаритные размеры

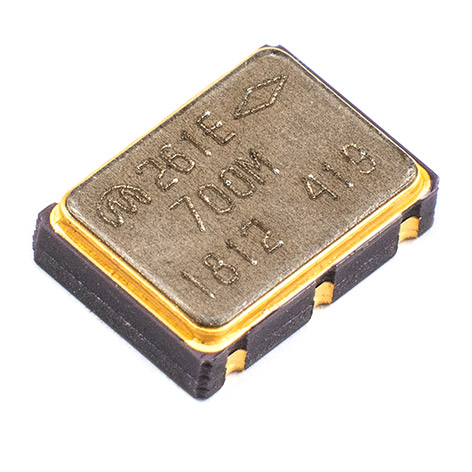

Внешний вид
Пример условного обозначения: ГК261-П-Е-15БМ-16,384М-3,3-Т КПГФ.433526.037 ТУ
| Тип генератора | ГК261-П-Е |
| Точность настройки | 15 |
| Интервал температур при эксплуатации | Б |
| Температурная нестабильность частоты в интервале температур при эксплуатации | М |
| Номинальная частота, МГц | 16,384М |
| Напряжение питания, В | 3,3 |
| Тристабильный выходной буфер (по требованию) | Т |
Электрические параметры
| Параметр | Значение |
| Диапазон номинальных частот, МГц | от 1 до 1000 |
| Выходной сигнал | LVPECL |
| Нагрузочная способность генератора, Ом | 50 |
| Параметры выходного сигнала: | |
| уровень логического нуля, В, не более | Uп-1,62 |
| уровень логической единицы, В, не менее | Uп-1,03 |
| Скважность, %, не более | 50 ± 10 % |
| Длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более: | 1,5 |
| Напряжение питания, В | 3,3 ± 10 % |
| Выходное дифференциальное напряжение, мВ, не менее: | 590 |
| Нестабильность частоты генератора от напряжения питания на ± 10 % от номинального значения, ×10-6, не более | ± 3 |
| Потребляемый ток, мА, не более, в диапазоне частот: | |
| от 1 до 24 МГц включ. | 60 |
| св. 24 до 96 МГц включ. | 65 |
| cв. 96 МГц | 100 |
Стойкость генераторов к воздействию внешних факторов
| Параметр | Значение |
| Стойкость генераторов к воздействию механических, климатических и биологических факторов | соответствует группе 4У ГОСТ РВ 20.39.414.1 |
| Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
| характеристика 7.И1 – 7.И7 | не менее 2УС; |
| характеристика 7.И8 | не менее 0,12×2УС; |
| характеристика 7.С1 | не менее 5УС; |
| характеристика 7.С4 | не менее 0,2×5УС; |
| характеристика 7.К1 | не менее 1К; |
| характеристика 7.К4 | не менее 0,1×1К. |
| Время потери работоспособности | не более 100 мс. |
| Генераторы герметизированы | |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее (100 000 ч)* в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Точность настройки, х10-6
| ± 2,5 | (10) |
| ± 5 | (11) |
| ± 7,5 | (12) |
| ± 10 | (13) |
| ± 15 | (14) |
| ± 20 | (15) |
| ± 30 | (16) |
Интервал температур при эксплуатации, ˚С
| Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | ||||||
| ± 10 (И) | ± 15 (К) | ± 20 (Л) | ± 25 (М) | ± 30 (Н) | ± 40 (П) | ± 50 (Р) | |
| -10…+60 (А) | + | + | + | + | + | + | + |
| -30…+60 (Е) | - | + | + | + | + | + | + |
| -30…+70 (П) | - | + | + | + | + | + | + |
| -30…+85 (Р) | - | + | + | + | + | + | + |
| -40…+70 (Б) | - | + | + | + | + | + | + |
| -40…+85 (С) | - | + | + | + | + | + | + |
| -60…+70 (В) | - | - | - | + | + | + | + |
| -60…+85 (Г) | - | - | - | + | + | + | + |
Генератор пьезоэлектрический кварцевый простой
