Фильтры (танталато-литиевые) пьезоэлектрические изготавливаются в соответствии с КПГФ.433561.072 ТУ в корпусе СМД7

Основные параметры

  • Диапазон частот, МГц от 25 до 160
  • ДхШхВ, мм 7,2х5,2х1,5
  • Тип монтажа поверхностный монтаж (СМД)
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1, 2, 4, 5 Земля
  • 3 Вход/выход
  • 6 Выход/вход
закрыть

Изделие добавлено в корзину

Габаритные размеры

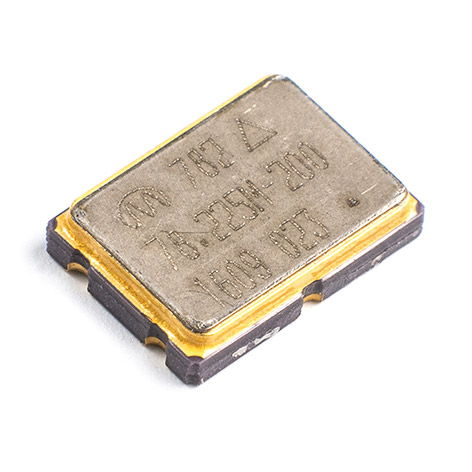

Внешний вид

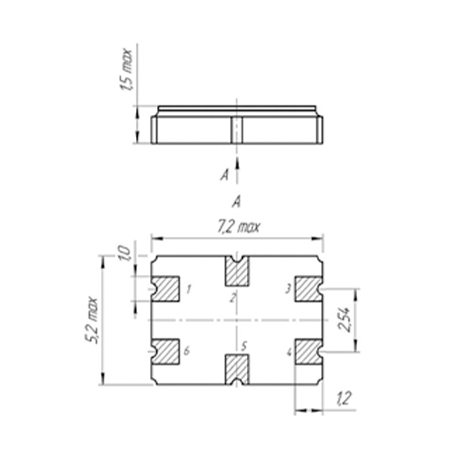

ФП3П6-782-СМД7, ФП3П6-782АБ-СМД7, ФП3П6-782АБВ-СМД7 - габаритные размеры
ФП3П6-782-СМД7, ФП3П6-782АБ-СМД7, ФП3П6-782АБВ-СМД7
закрыть ФП3П6-782-СМД7, ФП3П6-782АБ-СМД7, ФП3П6-782АБВ-СМД7

Пример условного обозначения: ФП3П6-782-СМД7-50М-200-1Б КПГФ.433561.072 ТУ

Тип фильтра ФП3П6-782
Тип корпуса СМД7
Номинальная частота, МГц 50М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц 200
Порядок механических колебаний 1
Интервал рабочих температур Б

Стойкость фильтров

Параметр Значение
Стойкость фильтров к воздействию механических факторов соответствует группе М6 ОСТ 11 206.810
Стойкость фильтров к воздействию климатических факторов соответствует категории УХЛ 2.1 или В 2.1 ГОСТ 15150
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации не менее 25 000 ч в пределах срока службы 20 лет
Гамма-процентный срок сохраняемости фильтров не менее 20 лет

Примечания:

1. Фильтр ФП3П6-782АБ состоит из двух последовательно включенных фильтров ФП3П6-782, фильтр ФП3П6-782АБВ состоит из трех последовательно включенных фильтров ФП3П6-782. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, кГц Порядок фильтра Порядок механических колебаний Интервал рабочих температур, ˚С Ширина полосы пропускания по уровню 3 дБ, % от fном Неравномерность затухания в полосе пропускания, дБ, не более Вносимое затухание, дБ, не более Гарантированное затухание, не менее
ФП3П6-782
от 25 000 до 60 000 включ. 2 1 -10…+60 (А)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 0,25 до 2,5 1,0 4,0 40
св. 60 000 до 160 000 1 (на обратной мезаструктуре)
ФП3П6-782АБ
от 25 000 до 60 000 включ. 4 1 -10…+60 (А)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 0,25 до 2,0 1,0 5,0 60
св. 60 000 до 160 000 1 (на обратной мезаструктуре)
ФП3П6-782АБВ
от 25 000 до 60 000 включ. 6 1 -10…+60 (А)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 0,25 до 1,5 1,0 5,0 80
св. 60 000 до 160 000 1 (на обратной мезаструктуре)
