Фильтры пьезоэлектрические ФП3П6-764, ФП3П6-764АБ, ФП3П6-764АБВ (СМД7)

Фильтры пьезоэлектрические ФП3П6-764, ФП3П6-764АБ, ФП3П6-764АБВ (СМД7)

Фильтры пьезоэлектрические ФП3П6-764, ФП3П6-764АБ, ФП3П6-764АБВ изготавливаются в соответствии с КПГФ.433561.067 ТУ в корпусе СМД7

Основные параметры

  • Диапазон частот, МГц от 25 до 160
  • ДхШхВ, мм 7,2х5,2х1,5
  • Тип монтажа поверхностный монтаж (СМД)
  • Категория качества «ВП»

Номер и назначение вывода

  • 1, 2, 4, 5 Земля
  • 3 Вход/выход
  • 6 Выход/вход
закрыть

Изделие добавлено в корзину

Габаритные размеры

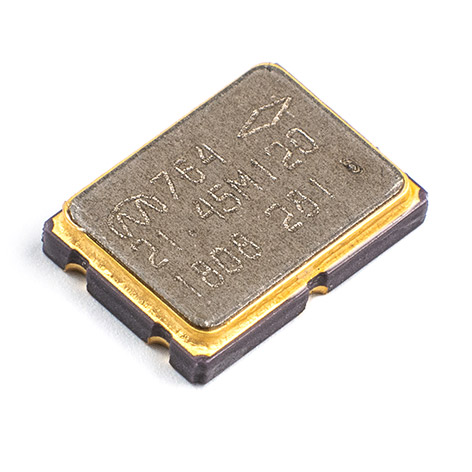

Внешний вид

ФП3П6-764-СМД7, ФП3П6-764АБ-СМД7, ФП3П6-764АБВ-СМД7 - габаритные размеры
ФП3П6-764-СМД7, ФП3П6-764АБ-СМД7, ФП3П6-764АБВ-СМД7
закрыть ФП3П6-764-СМД7, ФП3П6-764АБ-СМД7, ФП3П6-764АБВ-СМД7

Пример условного обозначения: ФП3П6-764-СМД7-50М-450 КПГФ.433561.067 ТУ

Тип фильтра ФП3П6-764
Тип корпуса СМД7
Номинальная частота, МГц 50М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц 450

Стойкость фильтров к воздействию внешних факторов

Параметр Значение
Стойкость фильтров к воздействию механических, климатических и биологических факторов соответствует группе 3У ГОСТ РВ 20.39.414.1
Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К:
характеристика 7.И1, 7.И6 – 7.И8 не менее 2УС
характеристика 7.С1 - 7.С4 не менее 1УС
характеристика 7.К1, 7.К4, 7.К11 не менее 3К
Время потери работоспособности не более 2,5 мс
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации не менее 25 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Примечания:

1. Фильтр ФП3П6-764АБ состоит из двух последовательно включенных фильтров ФП3П6-764, фильтр ФП3П6-764АБВ состоит из трех последовательно включенных фильтров ФП3П6-764. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц Порядок фильтра Порядок механичес-ких колебаний Интервал рабочих температур, ˚С Ширина полосы пропускания по уровню 3 дБ, % от fном Неравномерность затухания в полосе пропускания, дБ, не более Вносимое затухание, дБ, не более Гарантированное затухание, не менее
ФП3П6-764
от 25 до 60 включ. 2 1 - 60…+85 (Д) от 0,25 до 2,5 1,0 4,0 40
св. 60 до 160 1 (на обратной мезаструктуре)
ФП3П6-764АБ
от 25 до 60 включ. 4 1 -60…+85 (Д) от 0,25 до 2,0 1,0 5,0 60
св. 60 до 160 1 (на обратной мезаструктуре)
ФП3П6-764АБВ
от 25 до 60 включ. 6 1 -60…+85 (Д) от 0,25 до 1,5 1,0 5,0 80
св. 60 до 160 1 (на обратной мезаструктуре)
