Фильтры пьезоэлектрические ФП3П6-764, ФП3П6-764АБ, ФП3П6-764АБВ (МИ5)
Фильтры пьезоэлектрические ФП3П6-764, ФП3П6-764АБ, ФП3П6-764АБВ изготавливаются в соответствии с КПГФ.433561.067 ТУ в корпусе МИ5
Основные параметры
Номер и назначение вывода
Габаритные размеры

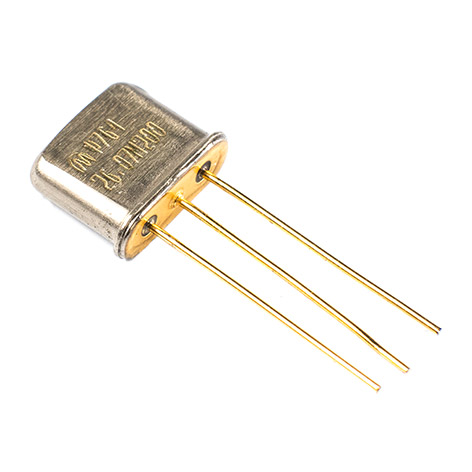

Внешний вид
Пример условного обозначения: ФП3П6-764-МИ5-50М-450 КПГФ.433561.067 ТУ
| Тип фильтра | ФП3П6-764 |
| Тип корпуса | МИ5 |
| Номинальная частота, МГц | 50М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 450 |
Стойкость фильтров к воздействию внешних факторов
| Параметр | Значение |
| Стойкость фильтров к воздействию механических, климатических и биологических факторов | соответствует группе 3У ГОСТ РВ 20.39.414.1 |
| Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
| характеристика 7.И1, 7.И6 – 7.И8 | не менее 2УС |
| характеристика 7.С1 - 7.С4 | не менее 1УС |
| характеристика 7.К1, 7.К4, 7.К11 | не менее 3К |
| Время потери работоспособности | не более 2,5 мс |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации не менее 25 000 ч в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. Фильтр ФП3П6-764АБ состоит из двух последовательно включенных фильтров ФП3П6-764, фильтр ФП3П6-764АБВ состоит из трех последовательно включенных фильтров ФП3П6-764. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Ширина полосы пропускания по уровню 3 дБ, % от fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП3П6-764 | |||||||
| от 25 до 60 включ. | 2 | 1 | - 60…+85 (Д) | от 0,25 до 2,5 | 1,0 | 4,0 | 40 |
| св. 60 до 160 | 1 (на обратной мезаструктуре) | ||||||
| ФП3П6-764АБ | |||||||
| от 25 до 60 включ. | 4 | 1 | -60…+85 (Д) | от 0,25 до 2,0 | 1,0 | 5,0 | 60 |
| св. 60 до 160 | 1 (на обратной мезаструктуре) | ||||||
| ФП3П6-764АБВ | |||||||
| от 25 до 60 включ. | 6 | 1 | -60…+85 (Д) | от 0,25 до 1,5 | 1,0 | 5,0 | 80 |
| св. 60 до 160 | 1 (на обратной мезаструктуре) | ||||||
Фильтр пьезоэлектрический
