Фильтры (лангаситовые) ФП3П6-743, ФП3П6-743АБ, ФП3П6-743АБВ (МИ5)
Фильтры пьезоэлектрические изготавливаются в соответствии с КПГФ.433561.058 ТУ в корпусе МИ5
Основные параметры
Номер и назначение вывода

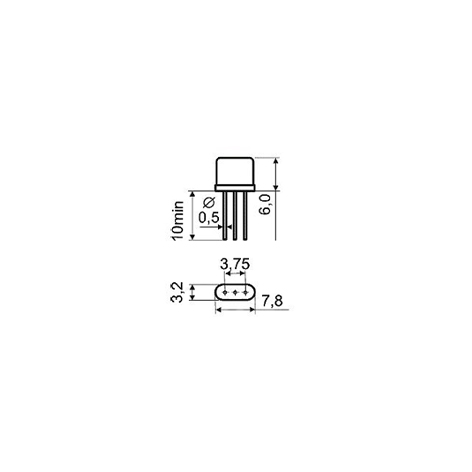

Габаритные размеры
Внешний вид
Пример условного обозначения: ФП3П6-743АБВ-МИ5-84М-80-В КПГФ.433561.058 ТУ
| Тип фильтра | ФП3П6-743АБВ |
| Тип корпуса | МИ5 |
| Номинальная частота, МГц | 84М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 80 |
| Обозначение всеклиматического исполнения (указывается по требованию Заказчика) | В |
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории УХЛ 2.1 или В 2.1 ГОСТ 15150 |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации не менее 25 000 ч в пределах срока службы 25 лет |
Примечания:
1. Фильтр ФП3П6-743АБ состоит из двух последовательно включенных фильтров ФП3П6-743, фильтр ФП3П6-743АБВ состоит из трех последовательно включенных фильтров ФП3П6-743. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, кГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Ширина полосы пропускания по уровню 3 дБ, % от fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП3П6-743 | |||||||
| от 25 000 до 90 000 | 2 | 1 (на обратной мезаструктуре) |
-60…+85 (Д) | от 0,02 до 3,0 | 1,0 | 4,0 | 40 |
| ФП3П6-743АБ | |||||||
| от 25 000 до 90 000 | 4 | 1 (на обратной мезаструктуре) |
-60…+85 (Д) | от 0,02 до 3,0 | 1,0 | 5,0 | 60 |
| ФП3П6-743АБВ | |||||||
| от 25 000 до 90 000 | 6 | 1 (на обратной мезаструктуре) |
-60…+85 (Д) | от 0,02 до 3,0 | 1,0 | 6,0 | 80 |
