Фильтры ФП3П4-777, ФП3П4-777-01, ФП3П4-777-02, ФП3П4-777-03 (Муза)
Фильтры пьезоэлектрические (танталато-литиевые) изготавливаются в соответствии с КПГФ.433561.069 ТУ в корпусе «Муза»
Основные параметры
Номер и назначение вывода

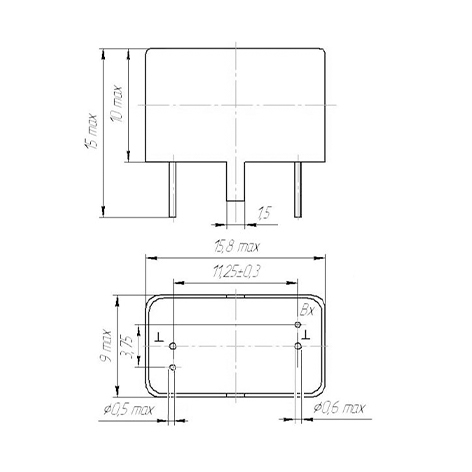

Габаритные размеры

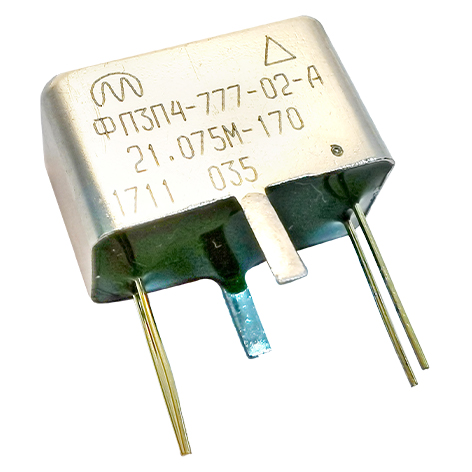

Внешний вид
.jpg)
Пример условного обозначения: ФП3П4-777-Д-50М-450 КПГФ.433561.069 ТУ
| Тип фильтра | ФП3П4-777 |
| Интервал рабочих температур | Д |
| Номинальная частота, МГц | 50М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 450 |
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории УХЛ 2.1 ГОСТ 15150 |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации не менее 20 000 ч в пределах срока службы 20 лет | |
| Гамма-процентный срок сохраняемости фильтров не менее 20 лет |
Примечания:
Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, кГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Ширина полосы пропускания по уровню 3 дБ, % от fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП3П4-777 | |||||||
| от 25 000 до 60 000 включ. | 10 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 0,25 до 0,5 | 1,0 | 6,0 | 100 |
| св. 60 000 до 160 000 | 1 (на обратной мезаструктуре) | ||||||
| ФП3П4-777-01 | |||||||
| от 25 000 до 60 000 включ. | 8 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 0,25 до 1,0 | 1,0 | 5,5 | 90 |
| св. 60 000 до 160 000 | 1 (на обратной мезаструктуре) | ||||||
| ФП3П4-777-02 | |||||||
| от 25 000 до 60 000 включ. | 6 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 0,25 до 1,5 | 1,0 | 5,0 | 80 |
| св. 60 000 до 160 000 | 1 (на обратной мезаструктуре) | ||||||
| ФП3П4-777-03 | |||||||
| от 25 000 до 60 000 включ. | 4 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 0,25 до 2,0 | 1,0 | 4,5 | 60 |
| св. 60 000 до 160 000 | 1 (на обратной мезаструктуре) | ||||||
Фильтр пьезоэлектрический
