Фильтры пьезоэлектрические ФП3П4-761, ФП3П4-761-01 (Муза)

Фильтры пьезоэлектрические ФП3П4-761, ФП3П4-761-01 (Муза)

Фильтры пьезоэлектрические ФП3П4-761, ФП3П4-761-01 изготавливаются в соответствии с КПГФ.433561.067 ТУ в корпусе «Муза»

Основные параметры

  • Диапазон частот, МГц от 60 до 200
  • ДхШхВ, мм 15,8х9х10
  • Тип монтажа монтаж в отверстия печатной платы
  • Категория качества «ВП»

Номер и назначение вывода

  • Вход Вход фильтра обозначен точкой на маркировке
закрыть

Изделие добавлено в корзину

Габаритные размеры

Внешний вид

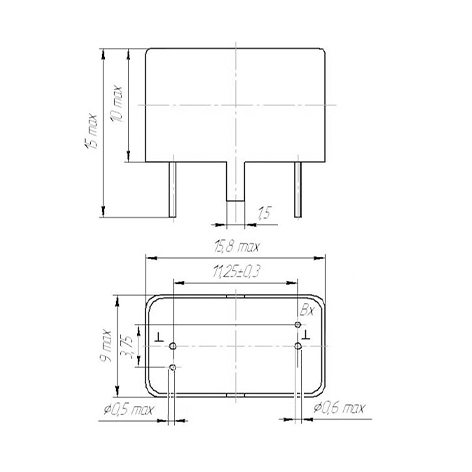

ФП3П4-761, ФП3П4-761-01 - габаритные размеры
ФП3П4-761, ФП3П4-761-01
закрыть ФП3П4-761, ФП3П4-761-01

Пример условного обозначения: ФП3П4-761-50М-450 КПГФ.433561.067 ТУ

Тип фильтра ФП3П4-761
Номинальная частота, МГц 50М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц 450

Стойкость фильтров к воздействию внешних факторов

Параметр Значение
Стойкость фильтров к воздействию механических, климатических и биологических факторов соответствует группе 3У ГОСТ РВ 20.39.414.1
Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К:
характеристика 7.И1, 7.И6 – 7.И8 не менее 2УС
характеристика 7.С1 - 7.С4 не менее 1УС
характеристика 7.К1, 7.К4, 7.К11 не менее 3К
Время потери работоспособности не более 2,5 мс
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации не менее 25 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Примечания:

Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц Порядок фильтра Порядок механических колебаний Интервал рабочих температур, ˚С Ширина полосы пропускания по уровню 3 дБ, % от fном Неравномерность затухания в полосе пропускания, дБ, не более Вносимое затухание, дБ, не более Гарантированное затухание, не менее
ФП3П4-761
от 60 до 200 4 1 (на обратной мезаструктуре) - 60…+85 (Д) от 0,02 до 4,0 1,0 5,0 60
ФП3П4-761-01
от 60 до 200 6 1 (на обратной мезаструктуре) - 60…+85 (Д) от 0,02 до 3,0 1,0 6,0 80

Фильтры пьезоэлектрические ФП3П4-761, ФП3П4-761-01 изготавливаются в соответствии с КПГФ.433561.067 ТУ в корпусе «Муза»
