Фильтры пьезоэлектрические ФП2П6-741, ФП2П6-741АБ (СМД7)
Фильтры пьезоэлектрические изготавливаются в соответствии с КПГФ.433541.052 ТУ в корпусе СМД7
Основные параметры
Номер и назначение вывода
Габаритные размеры

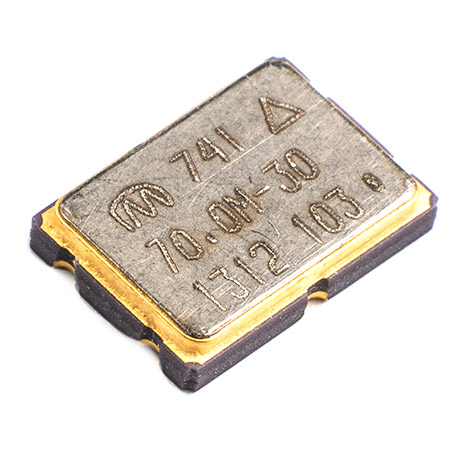

Внешний вид
Пример условного обозначения: ФП2П6-741-20М-4-1Б КПГФ.433541.052 ТУ
| Тип фильтра | ФП2П6-741 |
| Номинальная частота, МГц | 20М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 4 |
| Порядок механических колебаний | 1 |
| Интервал рабочих температур | Б |
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории УХЛ 2.1 ГОСТ 15150 |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации не менее 20 000 ч в пределах срока службы 20 лет | |
| Гамма-процентный срок сохраняемости фильтров не менее 20 лет |
Примечания:
1. Фильтр ФП2П6-741АБ состоит из двух последовательно включенных фильтров ФП2П6-741. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П6-741 | |||||||
| от 18 до 45 | 2 | 1 | -10…+60 (А) -25…+55 (Р) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 200 до 500 включ. | 1,2 | 2,5 | 35 |
| св. 500 » 1800 » | 1,5 | 1,5 | |||||
| » 1800 » 3000 » | 1,8 | ||||||
| » 3000 » 3500 » | 2,0 | ||||||
| от 30 до 90 | 3 | от 100 до 200 включ. | 1,2 | 3,5 | |||
| св. 200 » 600 » | 1,5 | 2,5 | |||||
| » 600 » 800 » | 1,8 | ||||||
| ФП2П6-741АБ | |||||||
| от 18 до 45 | 4 | 1 | -10…+60 (А) -25…+55 (Р) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 200 до 500 включ. | 1,2 | 4,5 | 55 |
| св. 500 » 1800 » | 1,5 | 3,5 | |||||
| » 1800 » 3000 » | 1,8 | ||||||
| » 3000 » 3500 » | 2,0 | ||||||
| от 30 до 90 | 3 | от 100 до 200 включ. | 1,2 | 8,0 | |||
| св. 200 » 600 » | 1,5 | 6,0 | |||||
| » 600 » 800 » | 1,8 | ||||||
Фильтр пьезоэлектрический
