Фильтр пьезоэлектрический ФП2П6-720АБВ-Е (МР)

Фильтр пьезоэлектрический ФП2П6-720АБВ-Е (МР)

Фильтр пьезоэлектрический изготавливается в соответствии с КПГФ.433541.042 ТУ-Д1 в корпусе МР

Основные параметры

  • Диапазон частот, МГц от 80 до 165
  • ДхШхВ, мм 7,2х2,8х5
  • Тип монтажа монтаж в отверстия печатной платы
  • Категория качества «ОТК»

Номер и назначение вывода

  • Левый вывод Выход/вход
  • Средний вывод Земля
  • Правый вывод Вход/выход
закрыть

Изделие добавлено в корзину

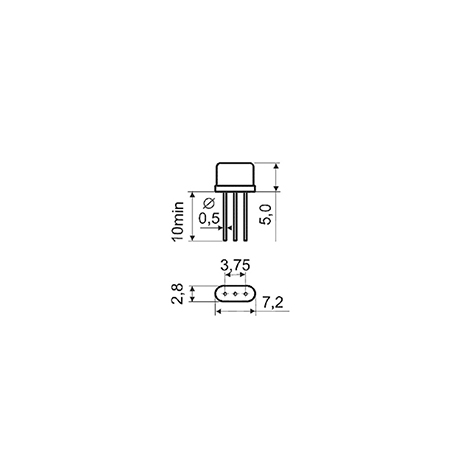

Габаритные размеры

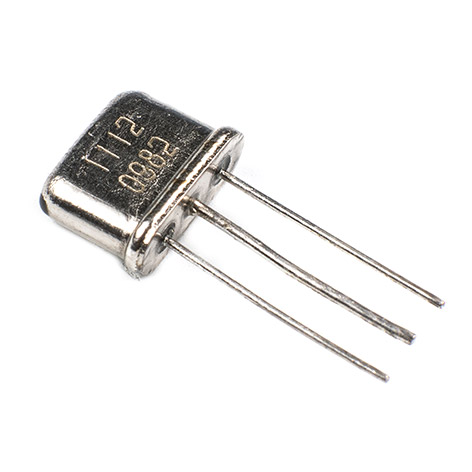

Внешний вид

ФП2П6-720АБВ-Е-МР - габаритные размеры
ФП2П6-720АБВ-Е-МР
закрыть ФП2П6-720АБВ-Е-МР

Пример условного обозначения: ФП2П6-720АБВ-Е-МР-123М-24-5Б КПГФ.433541.042 ТУ-Д1

Тип фильтра ФП2П6-720АБВ-Е
Тип корпуса МР
Номинальная частота, МГц 123М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц 24
Порядок механических колебаний 5
Интервал рабочих температур Б

Стойкость фильтров

Параметр Значение
Стойкость фильтров к воздействию механических факторов соответствует группе М6 ОСТ 11 206.810
Стойкость фильтров к воздействию климатических факторов соответствует категории УХЛ 2.1 ГОСТ 25467
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 20 000 ч не более 10-6
Гамма-процентный срок сохраняемости фильтров не менее 25 лет

Примечания:

Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц Порядок фильтра Порядок механических колебаний Интервал рабочих температур, ˚С Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном Неравномерность затухания в полосе пропускания, дБ, не более Вносимое затухание, дБ, не более Гарантированное затухание, не менее
от 80 до 130 6 3 -10…+60 (А)
-25…+55 (Р)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 100 до 200 включ. 1,0 6,5 75
св. 200 » 600 » 1,5 6,0
» 600 » 800 » 2,0
» 800 » 950 » 2,3
от 90 до 165 5 от 120 до 220 включ. 2,0
