Фильтры пьезоэлектрические ФП2П6-720-С, ФП2П6-720АБ-С, ФП2П6-720АБВ-С (МИ5)
Фильтры пьезоэлектрические изготавливаются в соответствии с КПГФ.433541.042 ТУ-Д2 в корпусе МИ5
Основные параметры
Номер и назначение вывода
Габаритные размеры

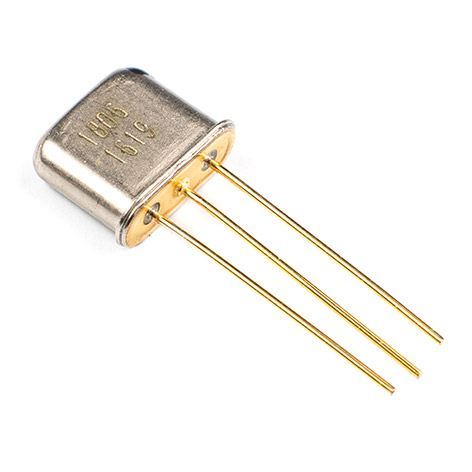

Внешний вид
Пример условного обозначения: ФП2П6-720-С-МИ5-60,24М-100-Б КПГФ.433541.042 ТУ-Д2
| Тип фильтра | ФП2П6-720-С |
| Тип корпуса | МИ5 |
| Номинальная частота, МГц | 60,24М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 100 |
| Интервал рабочих температур | Б |
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории УХЛ 2.1 ГОСТ 25467 |
| Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 20 000 ч не более 10-6 | |
| Гамма-процентный срок сохраняемости фильтров не менее 25 лет |
Примечания:
1. Фильтр ФП2П6-720АБ-С состоит из двух последовательно включенных фильтров ФП2П6-720-С, фильтр ФП2П6-720АБВ-С состоит из трех последовательно включенных фильтров ФП2П6-720-С. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П6-720-С | |||||||
| от 30 до 90 | 2 | 1 | -10…+60 (А) -25…+55 (Р) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 500 до 1200 включ. | 1,0 | 2,0 | 35 |
| св. 1200 » 1700 » | 1,5 | ||||||
| » 1700 » 2000 » | 2,0 | ||||||
| ФП2П6-720АБ-С | |||||||
| от 30 до 90 | 4 | 1 | -10…+60 (А) -25…+55 (Р) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 500 до 1200 включ. | 1,0 | 3,5 | 55 |
| св. 1200 » 1700 » | 1,5 | ||||||
| » 1700 » 2000 » | 2,0 | ||||||
| ФП2П6-720АБВ-С | |||||||
| от 30 до 90 | 6 | 1 | -10…+60 (А) -25…+55 (Р) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 500 до 1200 включ. | 1,0 | 5,0 | 75 |
| св. 1200 » 1700 » | 1,5 | ||||||
| » 1700 » 2000 » | 2,0 | ||||||
Фильтр пьезоэлектрический
