Фильтры пьезоэлектрические ФП2П6-720, ФП2П6-720АБ, ФП2П6-720АБВ (МР)

Фильтры пьезоэлектрические ФП2П6-720, ФП2П6-720АБ, ФП2П6-720АБВ (МР)

Фильтры пьезоэлектрические изготавливаются в соответствии с КПГФ.433541.042 ТУ в корпусе МР

Основные параметры

  • Диапазон частот, МГц от 18 до 165
  • ДхШхВ, мм 7,2х2,8х5
  • Тип монтажа монтаж в отверстия печатной платы
  • Категория качества «ОТК»

Номер и назначение вывода

  • Левый вывод Выход/вход
  • Средний вывод Земля
  • Правый вывод Вход/выход
закрыть

Изделие добавлено в корзину

Габаритные размеры

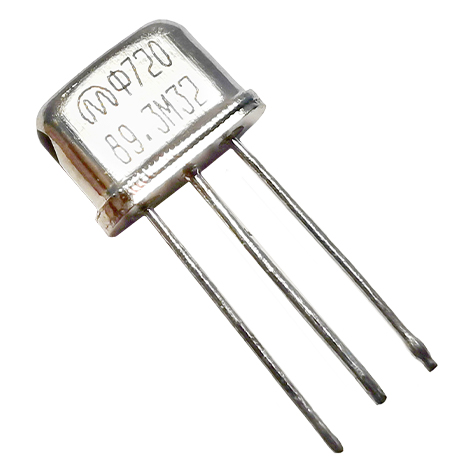

Внешний вид

ФП2П6-720-МР, ФП2П6-720АБ-МР, ФП2П6-720АБВ-МР - габаритные размеры
ФП2П6-720-МР, ФП2П6-720АБ-МР, ФП2П6-720АБВ-МР
закрыть ФП2П6-720-МР, ФП2П6-720АБ-МР, ФП2П6-720АБВ-МР

Пример условного обозначения: ФП2П6-720-МР-36М-15-1Р КПГФ.433541.042 ТУ

Тип фильтра ФП2П6-720
Тип корпуса МР
Номинальная частота, МГц 36М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц 15
Порядок механических колебаний 1
Интервал рабочих температур Б

Стойкость фильтров

Параметр Значение
Стойкость фильтров к воздействию механических факторов соответствует группе М6 ОСТ 11 206.810
Стойкость фильтров к воздействию климатических факторов соответствует категории УХЛ 2.1 ГОСТ 25467
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 20 000 ч не более 10-6
Гамма-процентный срок сохраняемости фильтров не менее 25 лет

Примечания:

Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц Порядок фильтра Порядок механических колебаний Интервал рабочих температур, ˚С Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном Неравномерность затухания в полосе пропускания, дБ, не более Вносимое затухание, дБ, не более Гарантированное затухание, не менее
ФП2П6-720
от 18 до 47 2 1 -10…+60 (А)
-25…+55 (Р)
-30…+60 (Б)
-40…+70 (В)
-40…+85 (С)
-60…+85 (Д)
от 200 до 500 включ. 1,0 2,5 35
св. 500 » 750 » 1,3
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,3 1,5
» 1800 » 3000 » 1,5
» 3000 » 3500 » 2,0
» 3500 » 5700 » 2,3
от 40 до 130 3 от 90 до 200 включ. 1,0 3,5
св. 200 » 600 » 1,5 2,5
» 600 » 800 » 2,0
» 800 » 1000 » 2,3 2,5
от 90 до 165 5 от 80 до 250 включ. 2,0 3,5
ФП2П6-720АБ
от 18 до 47 4 1 -10…+60 (А)
-25…+55 (Р)
-30…+60 (Б)
-40…+70 (В)
-40…+85 (С)
-60…+85 (Д)
от 70 до 500 включ. 1,0 4,5 55
св. 500 » 750 » 1,3 3,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,3
» 1800 » 3000 » 1,5
» 3000 » 3500 » 2,0
» 3500 » 4100 » 2,5
от 40 до 130 3 от 90 до 200 включ. 1,0 8,0
св. 200 » 600 » 1,5 6,0
» 600 » 800 » 2,0
» 800 » 1000 » 2,3
от 90 до 165 5 от 80 до 250 включ. 2,0 8,0
ФП2П6-720АБВ
от 18 до 47 6 1 -10…+60 (А)
-25…+55 (Р)
-30…+60 (Б)
-40…+70 (В)
-40…+85 (С)
-60…+85 (Д)
от 200 до 500 включ. 1,0 7,0 75
св. 500 » 750 » 1,3 5,5
» 750 » 1100 » 1,5
» 1100 » 1800 » 1,5
» 1800 » 3000 » 2,0
» 3000 » 3500 » 2,3
» 3500 » 4100 » 2,5
от 40 до 130 3 от 90 до 200 включ. 1,0 11,5
св. 200 » 600 » 1,5 8,5
» 600 » 800 » 2,0
» 800 » 1000 » 2,3
от 90 до 165 5 от 80 до 250 включ. 2,0 11,5

Фильтр пьезоэлектрический
