Фильтры пьезоэлектрические ФП2П6-720, ФП2П6-720АБ, ФП2П6-720АБВ (МИ5)
Фильтры пьезоэлектрические изготавливаются в соответствии с КПГФ.433541.042 ТУ в корпусе МИ5
Основные параметры
Номер и назначение вывода
Габаритные размеры

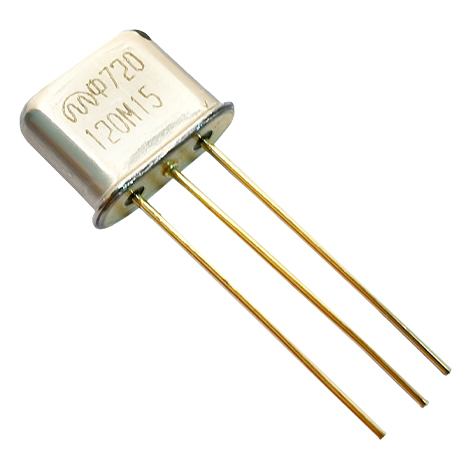

Внешний вид
Пример условного обозначения: ФП2П6-720-МИ5-36М-15-1Р КПГФ.433541.042 ТУ
| Тип фильтра | ФП2П6-720 |
| Тип корпуса | МИ5 |
| Номинальная частота, МГц | 36М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 15 |
| Порядок механических колебаний | 1 |
| Интервал рабочих температур | Б |
Стойкость фильтров
| Параметр | Значение |
| Стойкость фильтров к воздействию механических факторов | соответствует группе М6 ОСТ 11 206.810 |
| Стойкость фильтров к воздействию климатических факторов | соответствует категории УХЛ 2.1 ГОСТ 25467 |
| Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 20 000 ч не более 10-6 | |
| Гамма-процентный срок сохраняемости фильтров не менее 25 лет |
Примечания:
Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном | Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П6-720 | |||||||
| от 18 до 47 | 2 | 1 | -10…+60 (А) -25…+55 (Р) -30…+60 (Б) -40…+70 (В) -40…+85 (С) -60…+85 (Д) |
от 200 до 500 включ. | 1,0 | 2,5 | 35 |
| св. 500 » 750 » | 1,3 | ||||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,3 | 1,5 | |||||
| » 1800 » 3000 » | 1,5 | ||||||
| » 3000 » 3500 » | 2,0 | ||||||
| » 3500 » 5700 » | 2,3 | ||||||
| от 40 до 130 | 3 | от 90 до 200 включ. | 1,0 | 3,5 | |||
| св. 200 » 600 » | 1,5 | 2,5 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 1000 » | 2,3 | 2,5 | |||||
| от 90 до 165 | 5 | от 80 до 250 включ. | 2,0 | 3,5 | |||
| ФП2П6-720АБ | |||||||
| от 18 до 47 | 4 | 1 | -10…+60 (А) -25…+55 (Р) -30…+60 (Б) -40…+70 (В) -40…+85 (С) -60…+85 (Д) |
от 70 до 500 включ. | 1,0 | 4,5 | 55 |
| св. 500 » 750 » | 1,3 | 3,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,3 | ||||||
| » 1800 » 3000 » | 1,5 | ||||||
| » 3000 » 3500 » | 2,0 | ||||||
| » 3500 » 4100 » | 2,5 | ||||||
| от 40 до 130 | 3 | от 90 до 200 включ. | 1,0 | 8,0 | |||
| св. 200 » 600 » | 1,5 | 6,0 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 1000 » | 2,3 | ||||||
| от 90 до 165 | 5 | от 80 до 250 включ. | 2,0 | 8,0 | |||
| ФП2П6-720АБВ | |||||||
| от 18 до 47 | 6 | 1 | -10…+60 (А) -25…+55 (Р) -30…+60 (Б) -40…+70 (В) -40…+85 (С) -60…+85 (Д) |
от 200 до 500 включ. | 1,0 | 7,0 | 75 |
| св. 500 » 750 » | 1,3 | 5,5 | |||||
| » 750 » 1100 » | 1,5 | ||||||
| » 1100 » 1800 » | 1,5 | ||||||
| » 1800 » 3000 » | 2,0 | ||||||
| » 3000 » 3500 » | 2,3 | ||||||
| » 3500 » 4100 » | 2,5 | ||||||
| от 40 до 130 | 3 | от 90 до 200 включ. | 1,0 | 11,5 | |||
| св. 200 » 600 » | 1,5 | 8,5 | |||||
| » 600 » 800 » | 2,0 | ||||||
| » 800 » 1000 » | 2,3 | ||||||
| от 90 до 165 | 5 | от 80 до 250 включ. | 2,0 | 11,5 | |||
Фильтр пьезоэлектрический
