Фильтры пьезоэлектрические ФП2П6-720-Д, ФП2П6-720АБ-Д, ФП2П6-720АБВ-Д (МИ5)

Фильтры пьезоэлектрические ФП2П6-720-Д, ФП2П6-720АБ-Д, ФП2П6-720АБВ-Д (МИ5)

Фильтры пьезоэлектрические изготавливаются в соответствии с КПГФ.433541.042 ТУ-Д3 в корпусе МИ5

Основные параметры

  • Диапазон частот, МГц от 25 до 28
  • ДхШхВ, мм 7,8х3,2х6
  • Тип монтажа монтаж в отверстия печатной платы
  • Категория качества «ОТК»

Номер и назначение вывода

  • Левый вывод Выход/вход
  • Средний вывод Земля
  • Правый вывод Вход/выход
закрыть

Изделие добавлено в корзину

Габаритные размеры

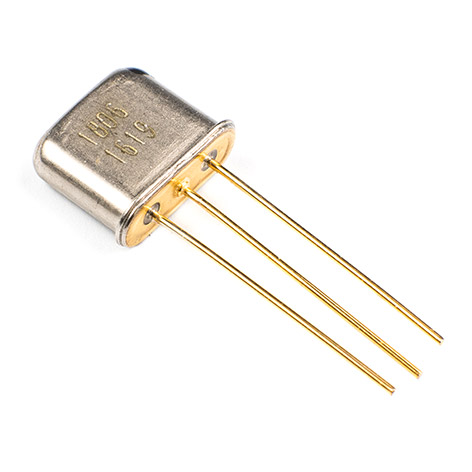

Внешний вид

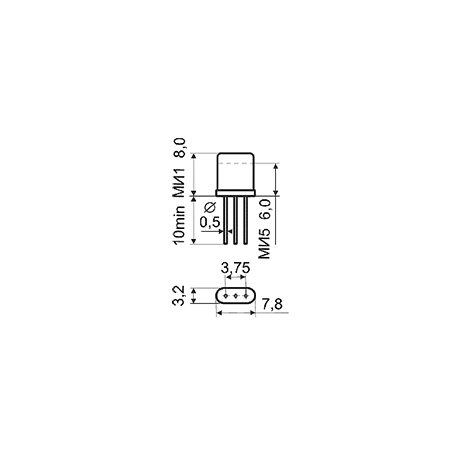

ФП2П6-720-Д-МИ5, ФП2П6-720АБ-Д-МИ5, ФП2П6-720АБВ-Д-МИ5 - габаритные размеры
ФП2П6-720-Д-МИ5, ФП2П6-720АБ-Д-МИ5, ФП2П6-720АБВ-Д-МИ5
закрыть ФП2П6-720-Д-МИ5, ФП2П6-720АБ-Д-МИ5, ФП2П6-720АБВ-Д-МИ5

Пример условного обозначения: ФП2П6-720-Д-МИ5-20,24М-200-Б КПГФ.433541.042 ТУ-Д3

Тип фильтра ФП2П6-720-Д
Тип корпуса МИ5
Номинальная частота, МГц 20,24М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц 200
Интервал рабочих температур Б

Стойкость фильтров

Параметр Значение
Стойкость фильтров к воздействию механических факторов соответствует группе М6 ОСТ 11 206.810
Стойкость фильтров к воздействию климатических факторов соответствует категории УХЛ 2.1 ГОСТ 25467
Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 20 000 ч не более 10-6
Гамма-процентный срок сохраняемости фильтров не менее 25 лет

Примечания:

1. Фильтр ФП2П6-720АБ-Д состоит из двух последовательно включенных фильтров ФП2П6-720-Д, фильтр ФП2П6-720АБВ-Д состоит из трех последовательно включенных фильтров ФП2П6-720-Д. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц Порядок фильтра Порядок механических колебаний Интервал рабочих температур, ˚С Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, х10-6·fном Неравномерность затухания в полосе пропускания, дБ, не более Вносимое затухание, дБ, не более Гарантированное затухание, не менее
ФП2П6-720-Д
от 25 до 28 2 1 -10…+60 (А)
-25…+55 (Р)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 5700 до 7700 включ. 2,5 3,0 35
ФП2П6-720АБ-Д
от 25 до 28 4 1 -10…+60 (А)
-25…+55 (Р)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 4100 до 7700 включ. 2,5 6,0 55
ФП2П6-720АБВ-Д
от 25 до 28 6 1 -10…+60 (А)
-25…+55 (Р)
-30…+60 (Б)
-40…+70 (В)
-60…+85 (Д)
от 4100 до 7700 включ. 2,5 8,0 75
