Фильтры пьезоэлектрические ФП2П6-616-С, ФП2П6-616АБ-С, ФП2П6-616АБВ-С (МР)
Фильтры пьезоэлектрические ФП2П6-616-С, ФП2П6-616АБ-С, ФП2П6-616АБВ-С изготавливаются в соответствии с КПГФ.433541.006ТУ в корпусе МР
Основные параметры
Номер и назначение вывода
Габаритные размеры

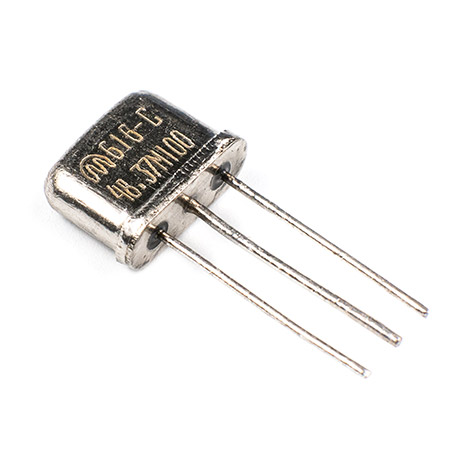

Внешний вид
Пример условного обозначения: ФП2П6-616-С-МР-36М-100-Б КПГФ.433541.006 ТУ-Д1
| Тип фильтра | ФП2П6-616-С |
| Тип корпуса | МР |
| Номинальная частота, МГц | 36М |
| Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц | 100 |
| Интервал рабочих температур | Б |
Стойкость фильтров к воздействию внешних факторов
| Параметр | Значение |
| Стойкость фильтров к воздействию механических, климатических и биологических факторов | соответствует группе 4У ГОСТ РВ 20.39.414.1 |
| Стойкость фильтров к воздействию специальных факторов | соответствует группе 3Ус ГОСТ РВ 20.39.414.2 |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. Фильтр ФП2П6-616АБ-С состоит из двух последовательно включенных фильтров ФП2П6-616-С, фильтр ФП2П6-616АБВ-С состоит из трех последовательно включенных фильтров ФП2П6-616-С. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок фильтра | Порядок механических колебаний | Интервал рабочих температур, ˚С | Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц, |
Неравномерность затухания в полосе пропускания, дБ, не более | Вносимое затухание, дБ, не более | Гарантированное затухание, не менее |
| ФП2П6-616-С | |||||||
| от 30 до 70 | 2 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 700 до 1200 включ. | 1,0 | 2,0 | 35 |
| св. 1200 » 1700 » | 1,5 | ||||||
| » 1700 » 2000 » | 2,0 | ||||||
| ФП2П6-616АБ-С | |||||||
| от 30 до 70 | 4 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 700 до 1200 включ. | 1,0 | 3,5 | 55 |
| св. 1200 » 1700 » | 1,5 | ||||||
| » 1700 » 2000 » | 2,0 | ||||||
| ФП2П6-616АБВ-С | |||||||
| от 30 до 70 | 6 | 1 | -10…+60 (А) -30…+60 (Б) -40…+70 (В) -60…+85 (Д) |
от 700 до 1200 включ. | 1,0 | 5,0 | 75 |
| св. 1200 » 1700 » | 1,5 | ||||||
| » 1700 » 2000 » | 2,0 | ||||||
